0301-二维地图开发-添加基础地图并初始化地图范围
2018-02-08 13:46
274 查看
这个系列会先把二维地图方面的功能介绍完,之后再进入三维地图的介绍。本文是入门的第一篇文章,只需要按着步骤来就可以。
备注:文中出现的IP地址为我自己的IP地址,复制代码时需要调整为你自己的代码。
1. 首先我们需要创建一个标准的HTML页面
2.其次在HTML页面的标签中引用JS文件和CSS文件,一般引用以下两个文件
3. 加载所需要的API模块。ArcGIS JavaScript API是基于dojo开发的地图应用库,所以模块的定义和加载都是基于dojo的标准。在本例子中,我们只需要添加以下几个模块即可:
其中模块dojo/domReady! 的意义是确保HMTL的DOM都已经加载完毕之后再执行后续的回调函数里的代码。模块的加载代码全部放在标签中,这和一般的JS代码开发类似。require函数负责加载模块,格式为:
require (dependencies, factory);
- 第一个参数 dependencies:要加载的模块id数组,模块ID一般是文件名称
- 第二个参数 factory:是一个回调函数。在依赖的模块加载成功后,会执行这个回调函数,它的参数是所有依赖模块的引用。需要注意的是:回调函数的参数次序和数组中的模块加载次序一致,一般来说参数的名称可以自定义,但为了增强代码的可读性,建议采用模块ID作为参数名称。
4. 创建一个地图对象,并添加一个地图服务作为基础地图图层。
5.创建一个二维地图视图(MapView),并初始化地图范围。
MapView作为二维地图的视图容器,在创建的时候需要引用一个map对象,同时还需要引用一个DIV作为地图的展示区域。
6.定义地图显示区域(DIV)。在上面的代码中有一行是:container: “mapViewDiv”,这里的mapViewDiv需要我们在body标签中定义好,如下:
7.定义样式。页面的全部区域我们都用来显示地图
8.完整上述的代码之后,我们再访问地图就可以看到效果:
我们看到初始化的范围已经定位到了广州。这里需要提醒的一点是,默认的范围对于业务系统来说非常重要,很多刚刚接触地图应用开发的开发者经常踩这个坑。默认的范围很多情况下是用户业务开始或者重点关注的区域,打开地图就能看到希望的区域是每个地图使用者的使用习惯。
9. 完整的代码如下:
10.至此恭喜
b589
你,你已经踏出了地图开发的第一步。
11.充知识点:
View、Map和Layer的逻辑关系如下图所示:
备注:SceneView是三维地图的视图容器,会在后续的章节涉及,可以暂时不用掌握。
MapServer:是一种利用ArcGIS使地图可通过Web进行访问的服务。在ArcGIS中,首先通过 ArcMap 制作地图,然后将地图作为服务发布到 ArcGIS Server 站点中。之后,我们就可以通过网络使用这份地图服务,除了JS API之外,还可以在ArcGIS的其他客户端应用程序譬如:Portal、ArcGIS Desktop、ArcGIS Online 中使用此地图服务。
备注:文中出现的IP地址为我自己的IP地址,复制代码时需要调整为你自己的代码。
1. 首先我们需要创建一个标准的HTML页面
<!DOCTYPE html> <html> <head> <meta charset="utf-8"> <meta name="viewport" content="initial-scale=1, maximum-scale=1, user-scalable=no"> <title></title> </head> </html>
2.其次在HTML页面的标签中引用JS文件和CSS文件,一般引用以下两个文件
3. 加载所需要的API模块。ArcGIS JavaScript API是基于dojo开发的地图应用库,所以模块的定义和加载都是基于dojo的标准。在本例子中,我们只需要添加以下几个模块即可:
<script> require([ "esri/Map", "esri/views/MapView", "dojo/domReady!" ], function(Map, MapView) { // Code to create the map and view will go here }); </script>
其中模块dojo/domReady! 的意义是确保HMTL的DOM都已经加载完毕之后再执行后续的回调函数里的代码。模块的加载代码全部放在标签中,这和一般的JS代码开发类似。require函数负责加载模块,格式为:
require (dependencies, factory);
- 第一个参数 dependencies:要加载的模块id数组,模块ID一般是文件名称
- 第二个参数 factory:是一个回调函数。在依赖的模块加载成功后,会执行这个回调函数,它的参数是所有依赖模块的引用。需要注意的是:回调函数的参数次序和数组中的模块加载次序一致,一般来说参数的名称可以自定义,但为了增强代码的可读性,建议采用模块ID作为参数名称。
4. 创建一个地图对象,并添加一个地图服务作为基础地图图层。
var myMap; //地图对象 require([ "esri/Basemap", "esri/layers/TileLayer", "esri/Map", "esri/views/MapView", "dojo/domReady!" ], function (Basemap, TileLayer, Map, MapView){ /** **TileLayer接口负责加载ArcGIS Server发布的MapServer缓存切片服务 **http://map.geoq.cn/arcgis/rest/services/ChinaOnlineCommunity/MapServer是GeoQ提供的以中国区域为主的缓存切片服务 **TileLayer将作为Basemap对象的一个图层添加到Map对象中。 **/ var layer = new TileLayer({ url: "http://map.geoq.cn/arcgis/rest/services/ChinaOnlineCommunity/MapServer" }); /** **Basemap:负责管理所有自定义的基础地图 **我们可以把所有的基础地图都放在Basemap对象中 **每个基础地图服务在Basemap对象中都作为一个图层 **/ var customBasemap = new Basemap({ baseLayers: [layer], title: "基础地图", id: "gisBasemap" }); myMap = new Map({ basemap: customBasemap }); });
5.创建一个二维地图视图(MapView),并初始化地图范围。
var mapView; mapView = new MapView({ center: [113.293701, 23.096313], //广州的中心经度、维度 container: "mapViewDiv", //地图展示区域,对应页面上的DIV map: myMap, //MapView包含Map对象 zoom: 10 //初始显示地图级别 });
MapView作为二维地图的视图容器,在创建的时候需要引用一个map对象,同时还需要引用一个DIV作为地图的展示区域。
6.定义地图显示区域(DIV)。在上面的代码中有一行是:container: “mapViewDiv”,这里的mapViewDiv需要我们在body标签中定义好,如下:
<body> <div id="mapViewDiv"></div> </body>
7.定义样式。页面的全部区域我们都用来显示地图
<style> html, body, #mapViewDiv { margin: 0; padding: 0; width: 100%; height: 100%; } </style>

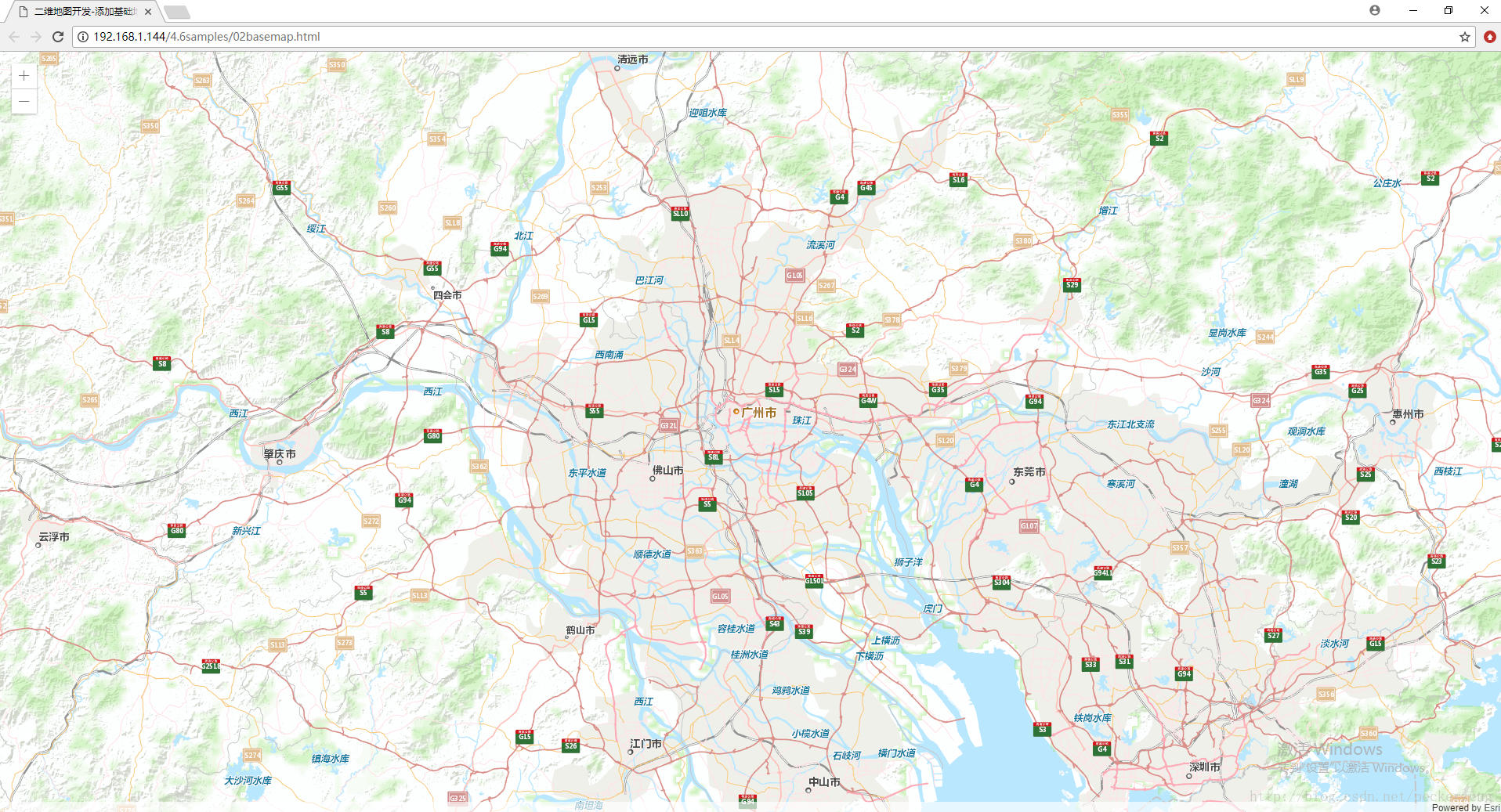

8.完整上述的代码之后,我们再访问地图就可以看到效果:
我们看到初始化的范围已经定位到了广州。这里需要提醒的一点是,默认的范围对于业务系统来说非常重要,很多刚刚接触地图应用开发的开发者经常踩这个坑。默认的范围很多情况下是用户业务开始或者重点关注的区域,打开地图就能看到希望的区域是每个地图使用者的使用习惯。
9. 完整的代码如下:
<!DOCTYPE html> <html> <head> <meta http-equiv="Content-Type" content="text/html; charset=utf-8" /> <meta name="viewport" content="initial-scale=1, maximum-scale=1,user-scalable=no" /> <title>二维地图开发-添加基础地图并初始化地图范围</title> <link rel="stylesheet" href="http://192.168.1.144/4.6/esri/css/main.css" /> <style> html, body, #mapViewDiv { margin: 0; padding: 0; width: 100%; height: 100%; } </style> <script src="http://192.168.1.144/4.6/dojo/dojo.js"></script> <script> var myMap, mapView; require([ "esri/Basemap", "esri/layers/TileLayer", "esri/Map", "esri/views/MapView", "dojo/domReady!" ], function (Basemap, TileLayer, Map, MapView){ /** **TileLayer接口负责加载ArcGIS Server发布的MapServer缓存切片服务 **http://map.geoq.cn/arcgis/rest/services/ChinaOnlineCommunity/MapServer是GeoQ提供的以中国区域为主的缓存切片服务 **TileLayer将作为Basemap对象的一个图层添加到Map对象中。 **/ var layer = new TileLayer({ url: "http://map.geoq.cn/arcgis/rest/services/ChinaOnlineCommunity/MapServer" }); /** **Basemap:负责管理所有自定义的基础地图 **我们可以把所有的基础地图都放在Basemap对象中 **每个基础地图服务在Basemap对象中都作为一个图层 **/ var customBasemap = new Basemap({ baseLayers: [layer], title: "基础地图", id: "gisBasemap" }); myMap = new Map({ basemap: customBasemap }); mapView = new MapView({ center: [113.293701, 23.096313], //广州的中心经度、维度 container: "mapViewDiv", //地图展示区域,对应页面上的DIV map: myMap, //MapView包含Map对象 zoom: 10 //初始显示地图级别 }); }); </script> </head> <body> <div id="mapViewDiv"></div> </body> </html>
10.至此恭喜
b589
你,你已经踏出了地图开发的第一步。
11.充知识点:

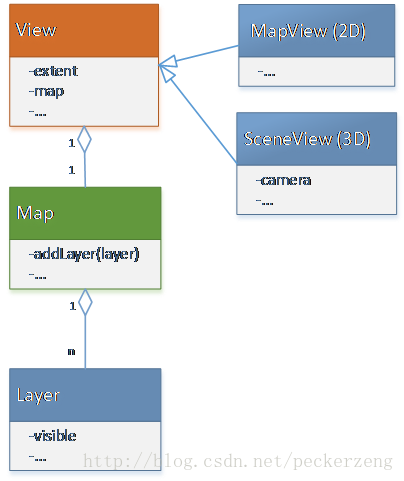

View、Map和Layer的逻辑关系如下图所示:
备注:SceneView是三维地图的视图容器,会在后续的章节涉及,可以暂时不用掌握。
MapServer:是一种利用ArcGIS使地图可通过Web进行访问的服务。在ArcGIS中,首先通过 ArcMap 制作地图,然后将地图作为服务发布到 ArcGIS Server 站点中。之后,我们就可以通过网络使用这份地图服务,除了JS API之外,还可以在ArcGIS的其他客户端应用程序譬如:Portal、ArcGIS Desktop、ArcGIS Online 中使用此地图服务。
