MFC 串口编程详细教程 图文并茂

转载：http://blog.csdn.net/a_runing_man/article/details/9947343
本人之前从未接触MFC编程，由于项目需要，所以上网查阅了相关资料，并实现了上位机串口通信。由于网上的资料还不够详细，本人决定写一个图文并茂的详细教程。因为本人只是初学，如有错误，欢迎指点。

开发环境是：VC 6.0

串口编程方法：32位控件

参考资料：http://leadtheway.iteye.com/blog/705760

第一步：建工程

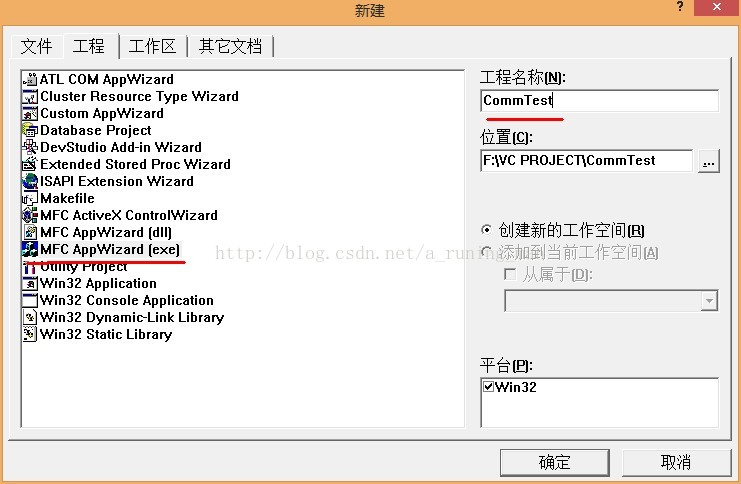

运行VC 6.0，文件-〉新建，选择MFC AppWizard(exe) ，工程名称：CommTest。确定

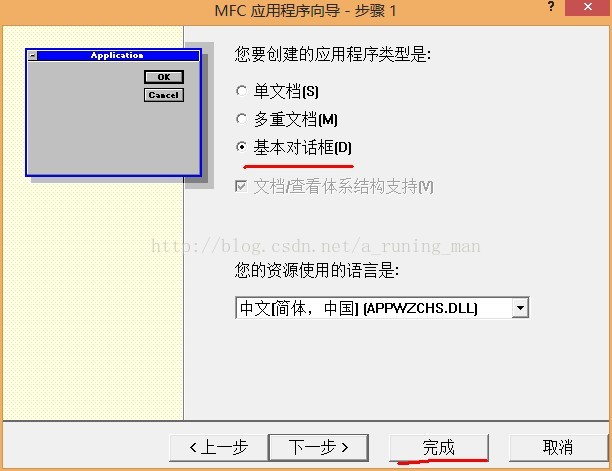

进入MFC应用程序向导-步骤1

选择基本对话框，其他的都默认，所以可以直接点击完成。

这样工程就建立完毕。



第二步：控件布局与设置

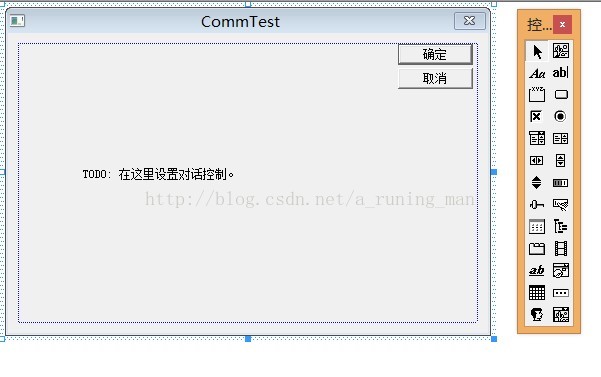

工程建立后，出现如下对话框：

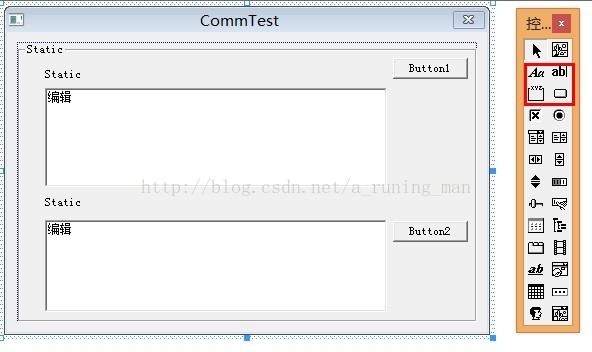

删除上面的一个静态文本和两个按钮。从控件工具栏拖入两个静态文本，两个编辑框，两个按钮和一个组框。如果没有控件工具栏，可以鼠标右键点击菜单栏空白处，选择控件。布局后的效果：



接下来开始设置显示的文字和ID号。

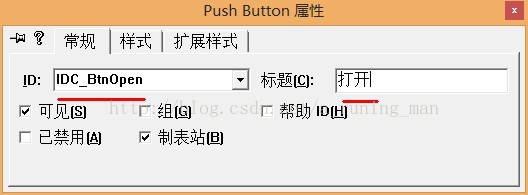

选中按钮1，右键-〉属性。ID号设为IDC_BtnOpen，标题为打开。用于打开串口

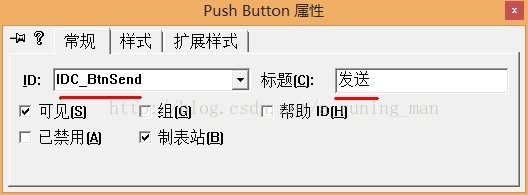

选中按钮2，右键-〉属性。ID号设为IDC_BtnSend，标题为发送。用于发送数据。

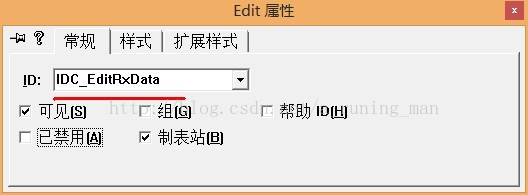

选择第一个编辑框，右键-〉属性，更改ID为IDC_EditRxData，用于显示接收的数据。

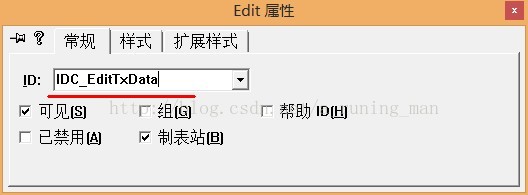

同理选择第二个编辑框，更改ID为IDC_EditTxData。用于输入待发送的数据。



分别选中静态文本和组框，更改标题，不需要更改ID号。

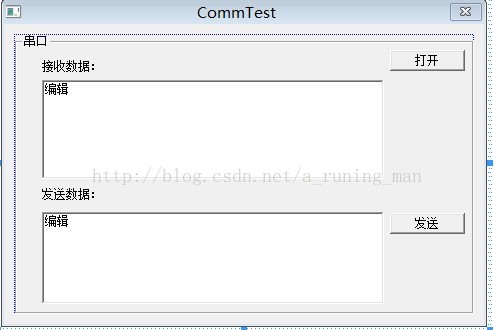

最终效果如下：



现在先编译运行一次，避免出现错误而影响到后面的操作。

接下来这一步是关键的一步：

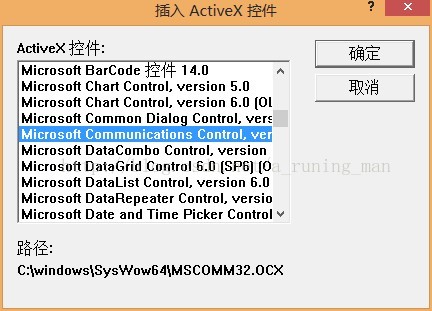

在对话框中鼠标右键-〉选中插入ActiveX控件。选择Microsoft Communication Control,ver……（后面的字母没看到）。确定

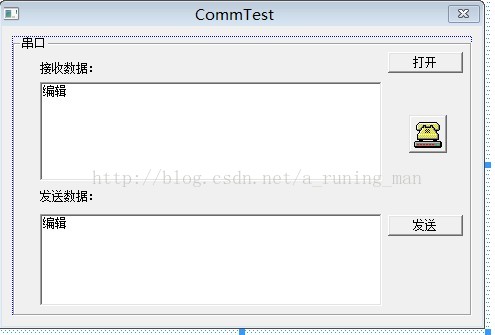

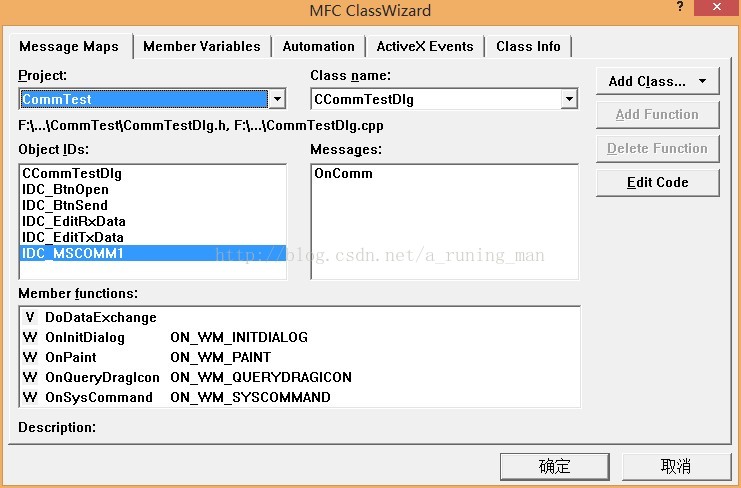

这时出现了一个电话的控件，右键该控件-〉选择类向导……,出现如下对话框：

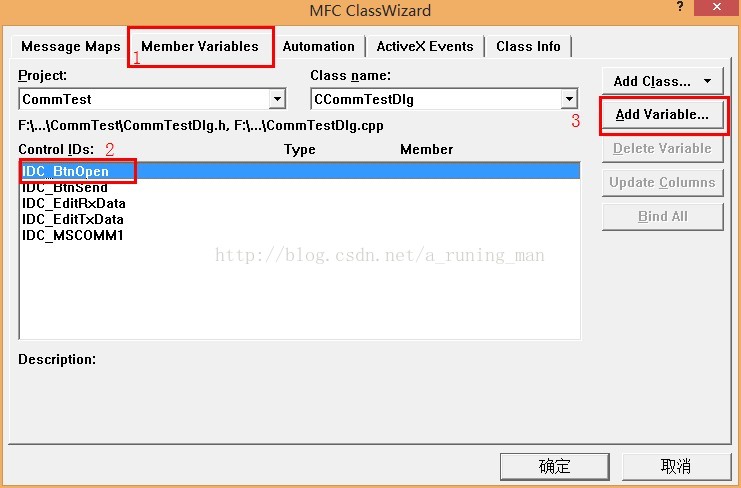

先设置每个控件的变量，选择Member Variables，选择IDC_BtnOpen，然后Add Variable。

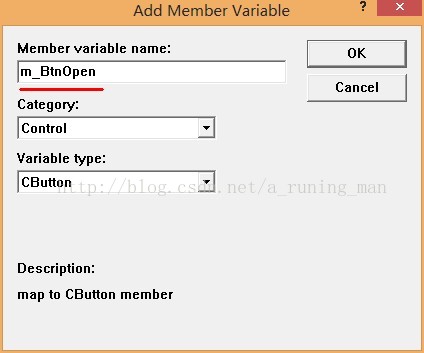

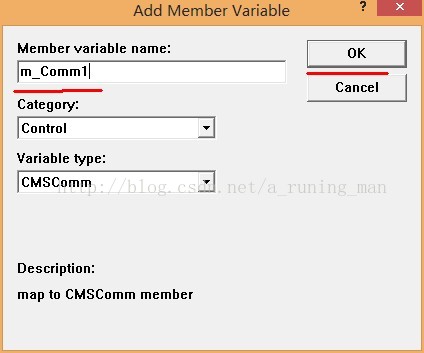

设置变量名为m_BtnOpen，名称与ID号相似只是为了方便记忆，可随便定义。其他默认。同理添加其他控件的变量，在添加MSCOMM1的变量时，会出现提示，选择“是”。

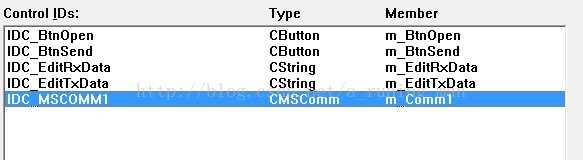

添加完毕后：

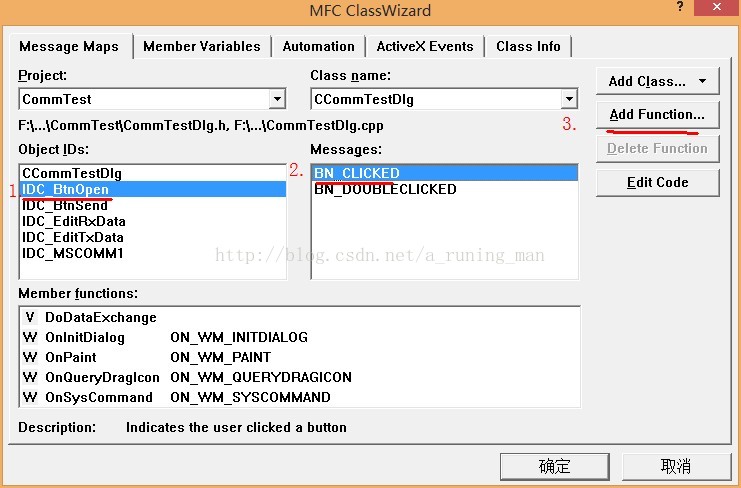

变量添加完毕后选回Message Maps，选择IDC_BtnOpen->BN_CLICKED->Add Function，默认函数名就好了，OK。



同理分别添加IDC_BtnSend->BN_CLICKED函数和IDC_MSCOMM1->OnComm函数。确定。

编译运行，避免有错误。如果出错，详细检查有没有误操作。一般不会出错的。

第三步：添加代码

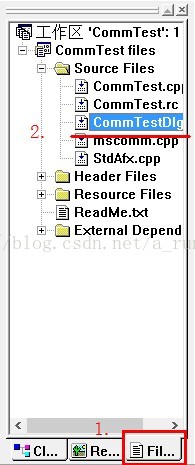

选择左边信息栏的File View，双击打开CommTestDlg.cpp，在文件尾部可以看到刚刚添加的三个函数。

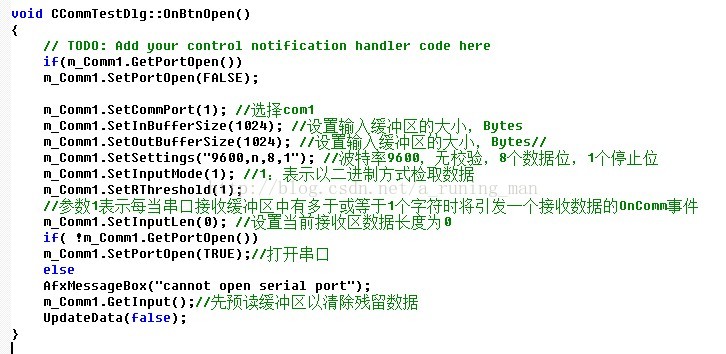

在OnBtnOpen()函数添加代码：

void CCommTestDlg::OnBtnOpen()

{
// TODO: Add your control notification handler code here
if(m_Comm1.GetPortOpen())
m_Comm1.SetPortOpen(FALSE);

m_Comm1.SetCommPort(1); //选择com1，可根据具体情况更改
m_Comm1.SetInBufferSize(1024); //设置输入缓冲区的大小，Bytes
m_Comm1.SetOutBufferSize(1024); //设置输入缓冲区的大小，Bytes//
m_Comm1.SetSettings(“9600,n,8,1”); //波特率9600，无校验，8个数据位，1个停止位
m_Comm1.SetInputMode(1); //1：表示以二进制方式检取数据
m_Comm1.SetRThreshold(1);
//参数1表示每当串口接收缓冲区中有多于或等于1个字符时将引发一个接收数据的OnComm事件
m_Comm1.SetInputLen(0); //设置当前接收区数据长度为0
if( !m_Comm1.GetPortOpen())
m_Comm1.SetPortOpen(TRUE);//打开串口
else
AfxMessageBox(“cannot open serial port”);
m_Comm1.GetInput();//先预读缓冲区以清除残留数据
UpdateData(false);

}



编译运行。

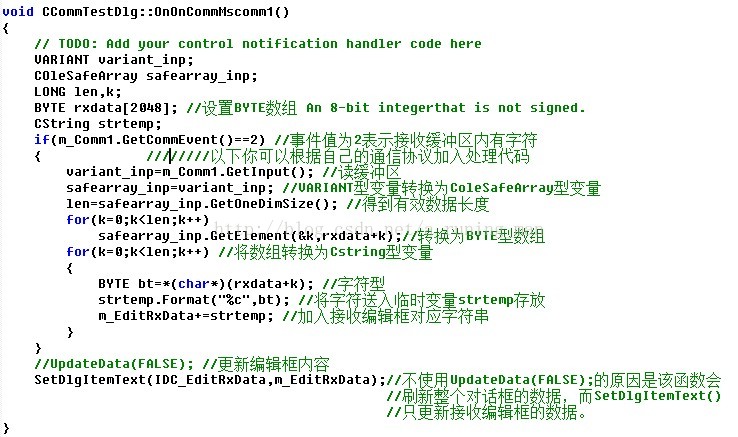

在OnOnCommMscomm1()函数添加代码：

void CCommTestDlg::OnOnCommMscomm1()

{
// TODO: Add your control notification handler code here
VARIANT variant_inp;

COleSafeArray safearray_inp;

LONG len,k;

BYTE rxdata[2048]; //设置BYTE数组 An 8-bit integerthat is not signed.

CString strtemp;

if(m_Comm1.GetCommEvent()==2) //事件值为2表示接收缓冲区内有字符

{ ////////以下你可以根据自己的通信协议加入处理代码

variant_inp=m_Comm1.GetInput(); //读缓冲区

safearray_inp=variant_inp; //VARIANT型变量转换为ColeSafeArray型变量

len=safearray_inp.GetOneDimSize(); //得到有效数据长度

for(k=0;k<len;k++)

safearray_inp.GetElement(&k,rxdata+k);//转换为BYTE型数组

for(k=0;k<len;k++) //将数组转换为Cstring型变量

{

BYTE bt=*(char*)(rxdata+k); //字符型

strtemp.Format(“%c”,bt); //将字符送入临时变量strtemp存放

m_EditRxData+=strtemp; //加入接收编辑框对应字符串

}

}

//UpdateData(FALSE); //更新编辑框内容
SetDlgItemText(IDC_EditRxData,m_EditRxData);//不使用UpdateData(FALSE);的原因是该函数会
//刷新整个对话框的数据，而SetDlgItemText()
//只更新接收编辑框的数据。

}

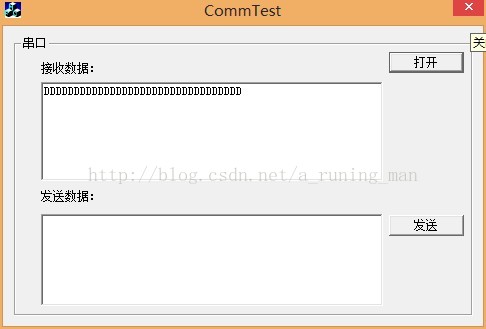

现在可以接上串口做测试了。我是用单片机做串口发送，上位机做串口接收。单片机持续发送字符’ D ‘.上位机正常接收：



接着添加发送功能，

void CCommTestDlg::OnBtnSend()

{
// TODO: Add your control notification handler code here
UpdateData(TRUE); //读取编辑框内容
m_Comm1.SetOutput(COleVariant(m_EditTxData));//发送数据

}

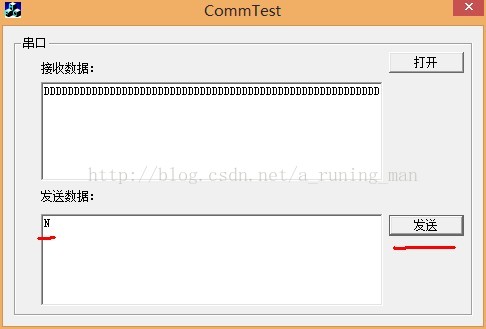

发送大写字母N,在单片机用LED显示。‘N’对应的ASCII码的二进制是0100 1110。实物结果如图：







由于晚上灯光不足，拍出来效果不明显。懂单片机的童鞋应该能看明白。

本教程仅仅实现非常简单的串口收发功能。在数据显示，串口参数选择等功能都没实现，问问谷歌度娘都能找到你要的答案。
