Slice:Drop——基于Web的医学影像浏览工具

本文由Markdown语法编辑器编辑完成。

随着互联网技术在医疗行业的深入发展，通过浏览器来进行医学影像的浏览、分析和诊断也开始变得越来越流行了。这其实也是云技术在医疗行业的应用之一。试想，无论是医院机构，还是患者本身，不再需要去购买专业的医学影像软件Dicom Viewer，而只需要将拍摄的影像拖动到一个浏览器中，便可以得到和过去专业Dicom Viewer软件相似的服务，那真是非常美好的一件事情。

以下介绍的这个工具，便是基于Web的一款医学影像浏览工具，它应用了WebGL和HTML5技术实现了医学影像的渲染，可以进行基本的二维和三维影像浏览。

1. Slice Drop简介

Slice:Drop的首页链接地址为：http://slicedrop.com/ ，首页界面为：

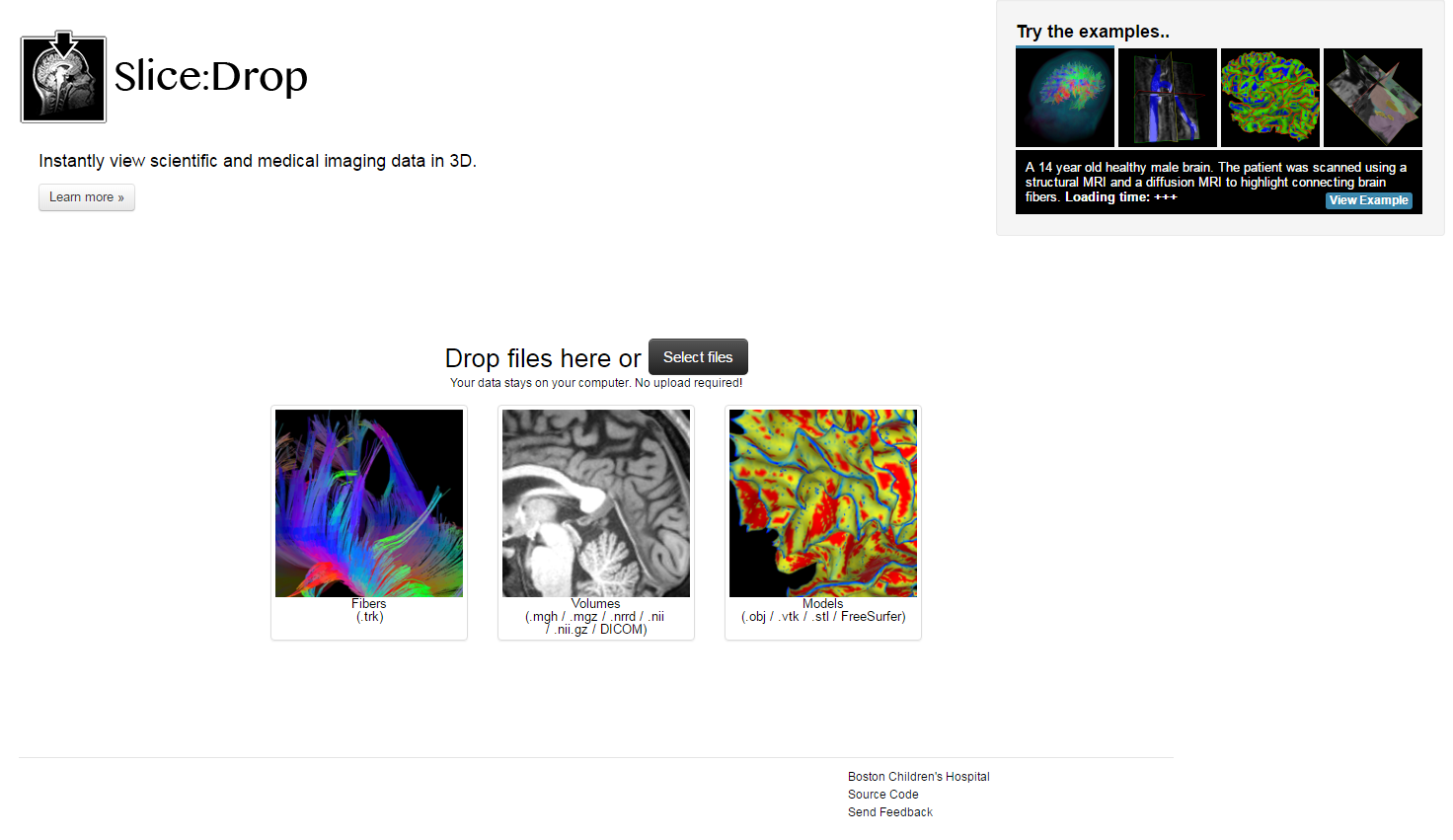

图1. Slice:Drop的首页

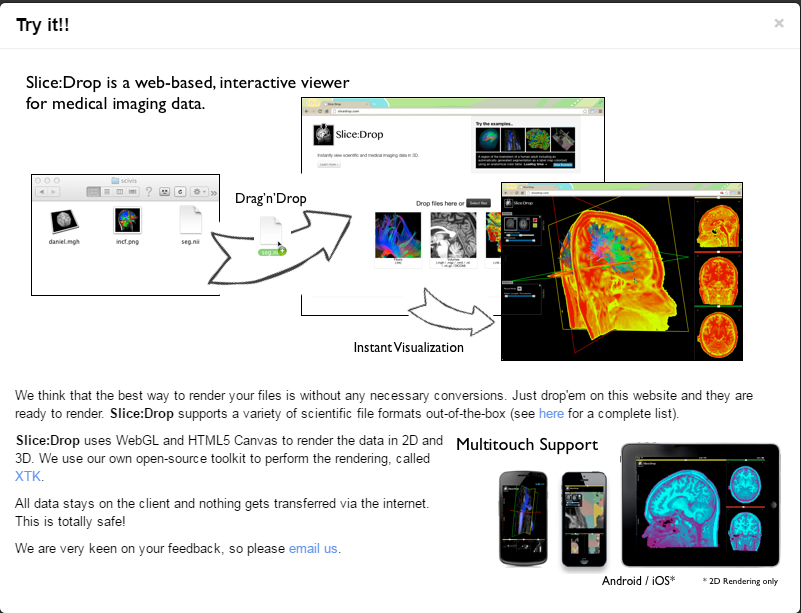

图2. Slice:Drop的介绍页面

以下是关于Slice Drop的一些简要英文介绍和翻译。

Slice:Drop is a web-based, interactive viewer for medical imaging data.

Slice:Drop 是一个基于Web的，交互式的医学影像数据的浏览器。

We think that the best way to render your files is without any necessary conversions. Just drop them on this website and they are ready to render. Slice:Drop supports a variety of scientific file formats out-of-the-box.

我们认为渲染您影像文件的最好方法是不需要经过任何必须的转换。仅仅是将这些文件拖拽到这个网站，然后开始准备渲染。Slice:Drop支持一系列的科学文件格式。

序号	类别	文件类型
1	Surface Models/Mesh Files	.STL, .VTK, .FSM, .SPHERE, ……
2	DICOM/Volume Files	.NRRD, .NII, .MGH, .DCM, ……
3	Tractography Files	.TRK
4	Scalar Overlay Files	.CRV, .LABEL
5	Color Table/Look-Up Table Files	.TXT, ……
6	2D Texture Files	.PNG, .JPG, ……

具体可参考链接：https://github.com/xtk/X/wiki/X:Fileformats 。

Slice:Drop uses WebGL and HTML5 Canvas to render the data in 2D and 3D. We use our own open-source toolkit to perform the rendering, called XTK.

Slice:Dop使用WebGL和HTML5画布来在二维和三维中渲染数据。我们使用我们自己的，名称为”XTK”的开源工具包来进行渲染。

All data stays on the client and nothing gets transferred via the internet. This is totally sadfe!

所有的数据都仍然保留在本地客户端，不会通过Internet进行传输。这是完全安全的。

2. Slice Drop的基本操作

这里以导入一组存储在本地的DICOM序列为例，来演示Slice:Drop的基本操作。

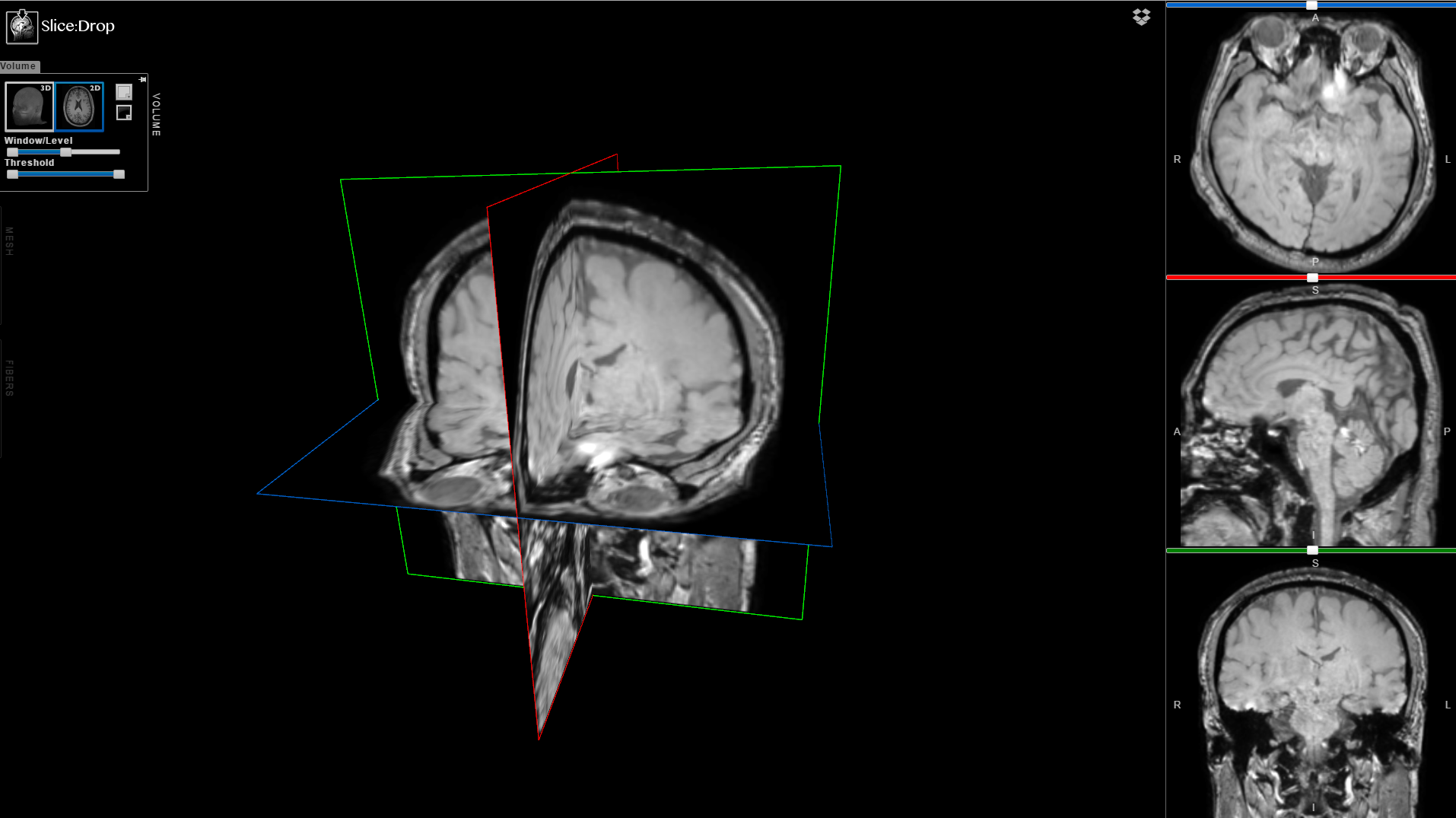

图3. Slice Drop渲染影像的2D模式

界面的左侧体数据显示的设置界面，主要用来切换2D/3D渲染模式，和设置相关的显示属性，如window width/widnow level, threshold， 还可以设置影像渲染时的前景色和背景色，界面中间是轴矢冠三个层片叠加在一起的显示，界面的右侧则分别是轴、矢、冠三个层片的显示。每个层片的上下左右会显示对应的方位。通过调节每一个层片上方的小滑块可以浏览每个方位的所有切片。




图4. 体数据渲染工具箱（2D模式）

体数据默认是2D渲染。当切换到3D 模式时，便会对体数据进行三维重建。三维重建后，还可以调节透明度。重建后的结果如图所示。




图5. 体数据渲染工具箱（3D模式）

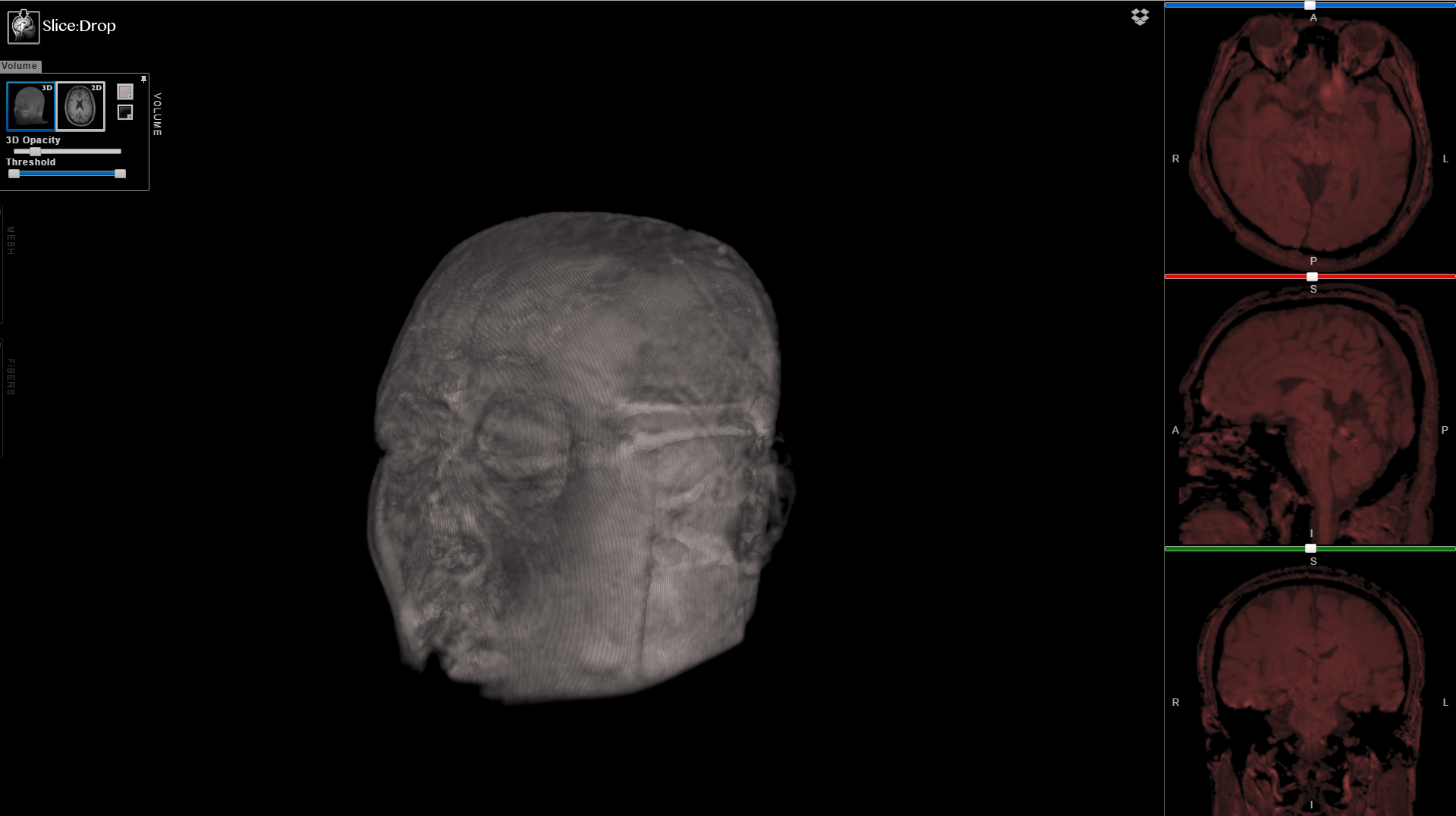

图6. 结构像序列的三维重建效果图

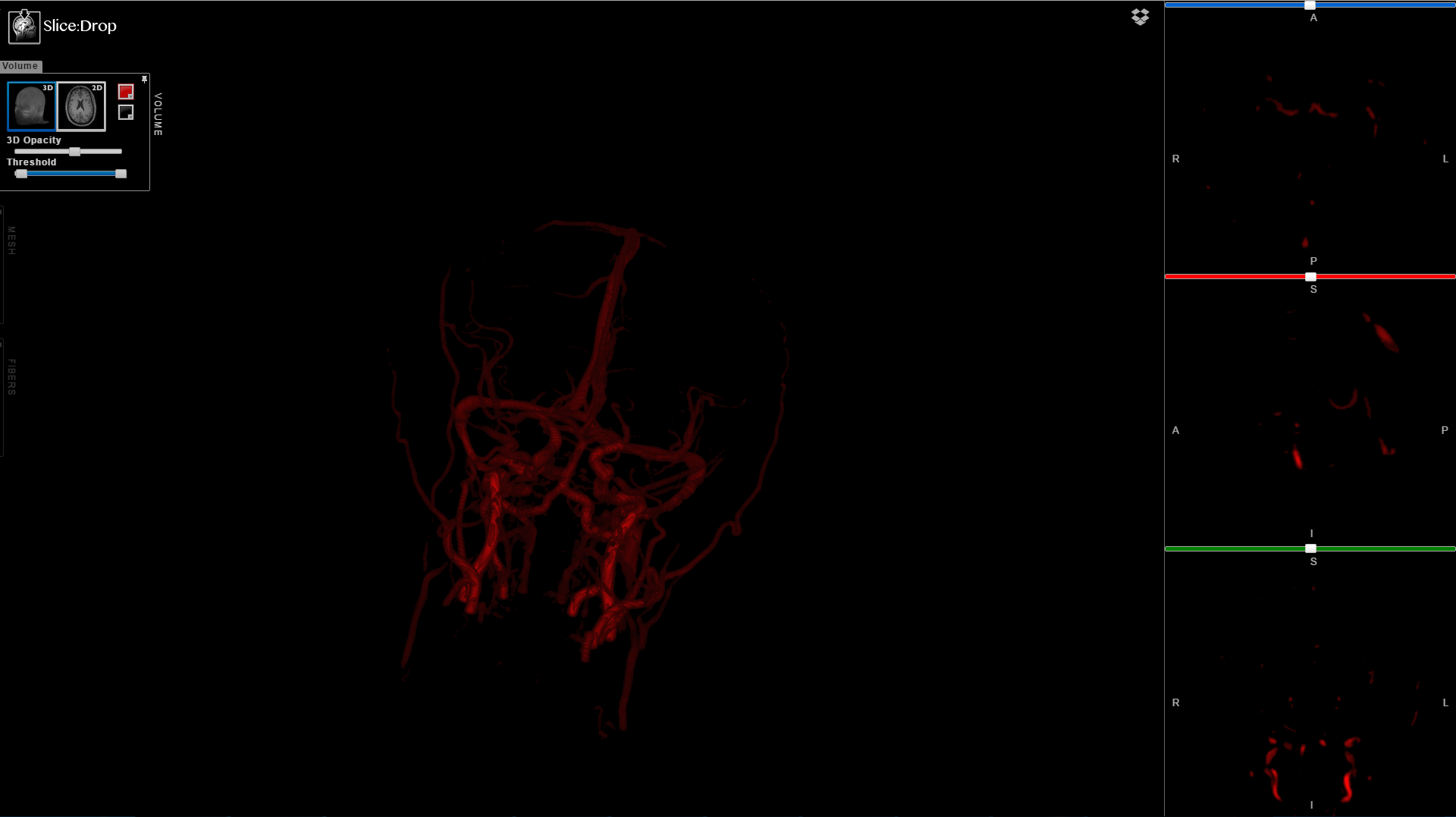

图7. 血管像序列的三维重建效果图
