Android TagFlowLayout完全解析 一款针对Tag的布局

转载请标明出处：

http://blog.csdn.net/lmj623565791/article/details/48393217；

本文出自:【张鸿洋的博客】

一、概述

本文之前，先提一下关于上篇博文的100多万访问量请无视，博文被刷，我也很郁闷，本来想把那个文章放到草稿箱，结果放不进去，还把日期弄更新了，实属无奈。

ok，开始今天的博文，今天要说的是TagFlowLayout，说这个之前必须提一下FlowLayout，如果你不了解，可以先阅读之前的博文：Android 自定义ViewGroup 实战篇 -> 实现FlowLayout或者观看视频

打造Android中的流式布局和热门标签 。

因为本身FlowLayout本身的预期是提供一种新的布局的方式，但是呢，在实际的开发中，大家更多的是使用在商品标签，搜索关键字的场景，那么就涉及到一些交互：

比如用户选择了某个标签，首先你要去改变标签的样子给用户一个反馈，其次你需要记录用户的选择。

那么在选择过程中还有多选的情况，比如4选2，4选3等等。

还有…

类似京东的这个选择商品的图：



对于上述的情况呢，FlowLayout只能说能够实现View的显示没有问题，而对于点击某个Tag，以及修改某个Tag的样子，可能需要编写大量的代码，且设计只要稍微的改下显示的效果，估计就得加班了。

既然这么多的不方便，那么我们现在就在FlowLayout的基础上，编写TagFlowLayout去完善，目前支持：

以setAdapter形式注入数据

直接设置selector为background即可完成标签选则的切换，类似CheckBox

支持控制选择的Tag数量，比如：单选、多选

支持setOnTagClickListener，当点击某个Tag回调

支持setOnSelectListener，当选择某个Tag后回调

支持adapter.notifyDataChanged

Activity重建（或者旋转）后，选择的状态自动保存

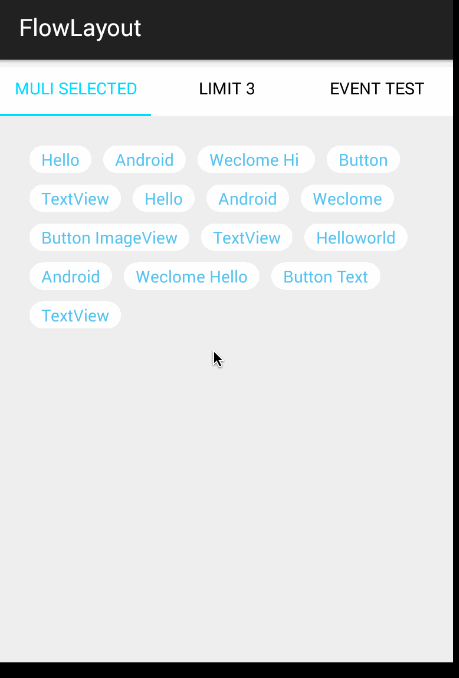

我们的效果图：



github地址：FlowLayout

我需要思考几分钟本文的叙述方式…

ok，由于本文并非从无到有的去构造一个新的东西，所以你肯定没有办法根据我的分析，然后就能完整的写出来。这样的话，就非常建议大家下载源码，拿着源码比对着看；或者看完本文后去下载源码；或者仅仅是看看思路学学知识点（eclipse的用户，拷贝几个类不是难事，不要私聊我问我怎么整~）。

二、以setAdapter形式注入数据

首先我们完成的就是，去除大家痛苦的添加数据的方式。类似ListView，提供Adapter的方式，为我们的

TagFlowLayout

去添加数据，这种方式，大家用的肯定比较熟练了，而且也比较灵活。

（1） TagAdapter

那么首先我们得有个Adapter，这里叫做

TagAdapter

package com.zhy.view.flowlayout;

import android.view.View;

import java.util.ArrayList;
import java.util.Arrays;
import java.util.List;

public abstract class TagAdapter<T>
{
private List<T> mTagDatas;
private OnDataChangedListener mOnDataChangedListener;

public TagAdapter(List<T> datas)
{
mTagDatas = datas;
}

public TagAdapter(T[] datas)
{
mTagDatas = new ArrayList<T>(Arrays.asList(datas));
}

static interface OnDataChangedListener
{
void onChanged();
}

void setOnDataChangedListener(OnDataChangedListener listener)
{
mOnDataChangedListener = listener;
}

public int getCount()
{
return mTagDatas == null ? 0 : mTagDatas.size();
}

public void notifyDataChanged()
{
mOnDataChangedListener.onChanged();
}

public T getItem(int position)
{
return mTagDatas.get(position);
}

public abstract View getView(FlowLayout parent, int position, T t);

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
[/code]

可以看到很简单，这是一个抽象类，那么具体的View的展示需要大家通过复写getView,用法和ListView及其类似，同时我们提供了notifyDataChanged()的方法，当你的数据集发生变化的时候，你可以调用该方法，UI会自动刷新。

当然，仅仅有了Adapter是不行的，我们需要添加相应的代码对其进行支持。

(2)TagFlowLayout对Adapter的支持

那么最主要就是提供一个setAdapter的方法：

public void setAdapter(TagAdapter adapter)
{
mTagAdapter = adapter;
mTagAdapter.setOnDataChangedListener(this);
changeAdapter();

}

private void changeAdapter()
{
removeAllViews();
TagAdapter adapter = mTagAdapter;
TagView tagViewContainer = null;

for (int i = 0; i < adapter.getCount(); i++)
{
View tagView = adapter.getView(this, i, adapter.getItem(i));
tagView.setDuplicateParentStateEnabled(true);
tagViewContainer.setLayoutParams(tagView.getLayoutParams());
tagViewContainer.addView(tagView);
addView(tagViewContainer);
}

}
@Override
public void onChanged()
{
changeAdapter();
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
[/code]

ok，可以看到当你调用setAdapter进来，首先我们会注册

mTagAdapter.setOnDataChangedListener

这个回调，主要是用于响应

notifyDataSetChanged()

。然后进入

changeAdapter方法

，在这里首先移除所有的子View，然后根据mAdapter.getView的返回，开始逐个构造子View，然后进行添加。

这里注意下：我们的上述的代码，对mAdapter.getView返回的View，外围报了一层TagView，这里暂时不要去想，我们后面会细说。

到此，我们的Adapter添加完毕。

三、支持onTagClickListener

ok，这个接口也非常重要，当然我私下了解了下，很多同学都加上了，但是基本都是对单个标签View去setOnClickListener，然后去比对Tag确定点击的是哪个标签，最后回调出来。当然，我们这里考虑一种更优雅的方式：

我们从父控件下手，当我们确定用户点击在我们的TagFlowLayout上时，我们根据用户点击的坐标，看看是否点击的是我们的某个View，然后进行click回调。是不是有点像事件分发，哈，我们这里可以称为点击分发。

那么，我们需要关注的就是

onTouchEvent

和

performClick

方法。

@Override
public boolean onTouchEvent(MotionEvent event)
{
if (event.getAction() == MotionEvent.ACTION_UP)
{
mMotionEvent = MotionEvent.obtain(event);
}
return super.onTouchEvent(event);
}

@Override
public boolean performClick()
{
if (mMotionEvent == null) return super.performClick();

int x = (int) mMotionEvent.getX();
int y = (int) mMotionEvent.getY();
mMotionEvent = null;

TagView child = findChild(x, y);
int pos = findPosByView(child);
if (child != null)
{
doSelect(child, pos);
if (mOnTagClickListener != null)
{
return mOnTagClickListener.onTagClick(child.getTagView(), pos, this);
}
}
return super.performClick();
}

private TagView findChild(int x, int y)
{
final int cCount = getChildCount();
for (int i = 0; i < cCount; i++)
{
TagView v = (TagView) getChildAt(i);
if (v.getVisibility() == View.GONE) continue;
Rect outRect = new Rect();
v.getHitRect(outRect);
if (outRect.contains(x, y))
{
return v;
}
}
return null;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
[/code]

可以看到我们这里巧妙的利用了

performClick

这个回调，来确定的确是触发了click事件，而不是自己去判断什么算click的条件。但是呢，我们的

performClick

没有提供MotionEvent的参数，不过不要紧，我们都清楚click的事件发生在ACTION_UP之后，所以我们提供一个变量去记录最后一次触发ACTION_UP的mMotionEvent。

我们在

performClick

里面，根据mMotionEvent，去查找是否落在某个子View身上，如果落在，那么就确定点击在它身上了，直接回调即可，关于接口的定义如下，（ps：关于doSelect方法，我们后面说）：

public interface OnTagClickListener
{
boolean onTagClick(View view, int position, FlowLayout parent);
}

private OnTagClickListener mOnTagClickListener;

public void setOnTagClickListener(OnTagClickListener onTagClickListener)
{
mOnTagClickListener = onTagClickListener;
if (onTagClickListener != null) setClickable(true);
}

1
2
3
4
5
6
7
8
9
10
11
12
13


1
2
3
4
5
6
7
8
9
10
11
12
13
[/code]

可以看到，如果设置了

setOnTagClickListener

，我们显示的设置了父View

setClickable(true)

。以防万一父View不具备消费事件的能力。

四、全面支持Checked

这一节呢，主要包含支持几个功能：

* 直接设置selector为background即可完成标签选则的切换，类似CheckBox

* 支持控制选择的Tag数量，比如：单选、多选

* 支持setOnSelectListener，当选择某个Tag后回调

首先，我们提供了两个自定义的属性，

multi_suppout

和

max_select

。一个是指出是否支持选择（如果为false，意味着你只能通过setOnTagClickListener去做一些操作），一个是设置最大的选择数量，-1为不限制数量。

ok，那么核心的代码依然在performClick中被调用的：

@Override
public boolean performClick()
{
//省略了一些代码...
doSelect(child, pos);
if (mOnTagClickListener != null)
{
return mOnTagClickListener.onTagClick(child.getTagView(), pos, this);
}
//省略了一些代码...

}

private void doSelect(TagView child, int position)
{
if (mSupportMulSelected)
{
if (!child.isChecked())
{
if (mSelectedMax > 0 && mSelectedView.size() >= mSelectedMax)
return;
child.setChecked(true);
mSelectedView.add(position);
} else
{
child.setChecked(false);
mSelectedView.remove(position);
}
if (mOnSelectListener != null)
{
mOnSelectListener.onSelected(new HashSet<Integer>(mSelectedView));
}
}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
[/code]

ok，可以看到，如果点击了某个标签，进入doSelect方法，首先判断你是否开启了多选的支持（默认支持），然后判断当前的View是否是

非Checked

的状态,如果是

非Checked

状态，则判断最大的选择数量，如果没有达到，则设置checked=true，同时加入已选择的集合；反之已经是checked状态，就是取消选择状态了。同时如果设置了mOnSelectListener，回调一下。

ok，其实这里隐藏了一些东西，关于接口回调我们不多赘述了，大家都明白。这里主要看Checked。首先你肯定有几个问题：

childView哪来的isChecked(),setChecked()方法？

这么做就能改变UI了？

下面我一一解答：首先，我们并非知道adapter#getView返回的是什么View，但是可以肯定的是，大部分View都是没有isChecked(),setChecked()方法的。但是我们需要有，怎么做？还记得我们setAdapter的时候，给getView外层包了一层TagView么，没错，就是TagView起到的作用：

package com.zhy.view.flowlayout;

import android.content.Context;
import android.view.View;
import android.widget.Checkable;
import android.widget.FrameLayout;

/**
* Created by zhy on 15/9/10.
*/
public class TagView extends FrameLayout implements Checkable
{
private boolean isChecked;
private static final int[] CHECK_STATE = new int[]{android.R.attr.state_checked};

public TagView(Context context)
{
super(context);
}

public View getTagView()
{
return getChildAt(0);
}

@Override
public int[] onCreateDrawableState(int extraSpace)
{
int[] states = super.onCreateDrawableState(extraSpace + 1);
if (isChecked())
{
mergeDrawableStates(states, CHECK_STATE);
}
return states;
}

/**
* Change the checked state of the view
*
* @param checked The new checked state
*/
@Override
public void setChecked(boolean checked)
{
if (this.isChecked != checked)
{
this.isChecked = checked;
refreshDrawableState();
}
}

/**
* @return The current checked state of the view
*/
@Override
public boolean isChecked()
{
return isChecked;
}

/**
* Change the checked state of the view to the inverse of its current state
*/
@Override
public void toggle()
{
setChecked(!isChecked);
}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
[/code]

我们的TagView实现了Checkable接口，所以提供了问题一的方法。

下面解释问题二： 这么做就能改变UI了？

我们继续看TagView这个类，这个类中我们复写了

onCreateDrawableState

，在里面添加了

CHECK_STATE

的支持。当我们调用setChecked方法的时候，我们会调用

refreshDrawableState()

来更新我们的UI。

但是你可能又会问了，你这个是TagView支持了CHECKED状态，关它的子View什么事？我们的background可是设置在子View上的。

没错，这个问题问的相当好，你还记得我们在setAdapter，addView之前有一行非常核心的代码：

#mAdapter.getView().setDuplicateParentStateEnabled(true);

，

setDuplicateParentStateEnabled

这个方法允许我们的CHECKED状态向下传递。

到这，你应该明白了吧~~

所以我们对于UI的变化，只需要设置View的Backgroud为：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
<item
android:drawable="@drawable/checked_bg"
android:state_checked="true"></item>
<item android:drawable="@drawable/normal_bg"></item>
</selector>

1
2
3
4
5
6
7


1
2
3
4
5
6
7
[/code]

这样，如果你的设计稿发生变化，大部分情况下，你只需要改改xml文件就可以了。

ok，到此我们的核心部分的剖析就结束了，接下来贴贴用法：

五、用法

用法其实很简单，大家可以参考例子，我这里大致贴一下：

（1）设置数据

mFlowLayout.setAdapter(new TagAdapter<String>(mVals)
{
@Override
public View getView(FlowLayout parent, int position, String s)
{
TextView tv = (TextView) mInflater.inflate(R.layout.tv,
mFlowLayout, false);
tv.setText(s);
return tv;
}
});

1
2
3
4
5
6
7
8
9
10
11


1
2
3
4
5
6
7
8
9
10
11
[/code]

getView中回调，类似ListView等用法。

（2）对于选中状态

你还在复杂的写代码设置选中后标签的显示效果么，翔哥说No!

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
<item android:color="@color/tag_select_textcolor"
android:drawable="@drawable/checked_bg"
android:state_checked="true"></item>
<item android:drawable="@drawable/normal_bg"></item>
</selector>

1
2
3
4
5
6
7
8


1
2
3
4
5
6
7
8
[/code]

设置个background，上面一个状态为android:state_checked，另一个为正常。写写布局文件我都嫌慢，怎么能写一堆代码控制效果，设置改个效果，岂不是没时间dota了。

（3）事件

mFlowLayout.setOnTagClickListener(new TagFlowLayout.OnTagClickListener()
{
@Override
public boolean onTagClick(View view, int position, FlowLayout parent)
{
Toast.makeText(getActivity(), mVals[position], Toast.LENGTH_SHORT).show();
return true;
}
});

1
2
3
4
5
6
7
8
9


1
2
3
4
5
6
7
8
9
[/code]

点击标签时的回调。

mFlowLayout.setOnSelectListener(new TagFlowLayout.OnSelectListener()
{
@Override
public void onSelected(Set<Integer> selectPosSet)
{
getActivity().setTitle("choose:" + selectPosSet.toString());
}
});

1
2
3
4
5
6
7
8


1
2
3
4
5
6
7
8
[/code]

选择多个标签时的回调。

最后肯定有人会问，支持字体变色吗？ScrollView会冲突吗？

附上最新效果图：



大家就自行查看源码了。

最后，源码下载地址：https://github.com/hongyangAndroid/FlowLayout

欢迎关注我的微博：

http://weibo.com/u/3165018720

群号：463081660，欢迎入群

微信公众号：hongyangAndroid

（欢迎关注，第一时间推送博文信息）
