OpenGL MFC单文档环境配置
本机环境:WIN10 VS2010
环境配置:请查看上一篇博客
Windows GDI是通过设备句柄(Device Context(设备描述表)以下简称"DC")来绘图,而OpenGL则需要绘制环境(Rendering Context(着色描述表),以下简称"RC")。每一个GDI命令需要传给它一个DC,但与GDI不同,OpenGL使用当前绘制环境(RC)。但是RC并不能直接完成绘图,只能与特定的DC联系起来,从而完成具体的绘图工作。一旦在一个线程中指定了一个当前RC,在此线程中其后所有的OpenGL命令都使用相同的当前RC。虽然在单一窗口中可以使用多个RC,但在单一线程中只有一个当前RC。下面我将首先产生一个OpenGL
RC并使之成为当前RC。这将分为三个步骤:
![](https://img-blog.csdn.net/20170721201629589)

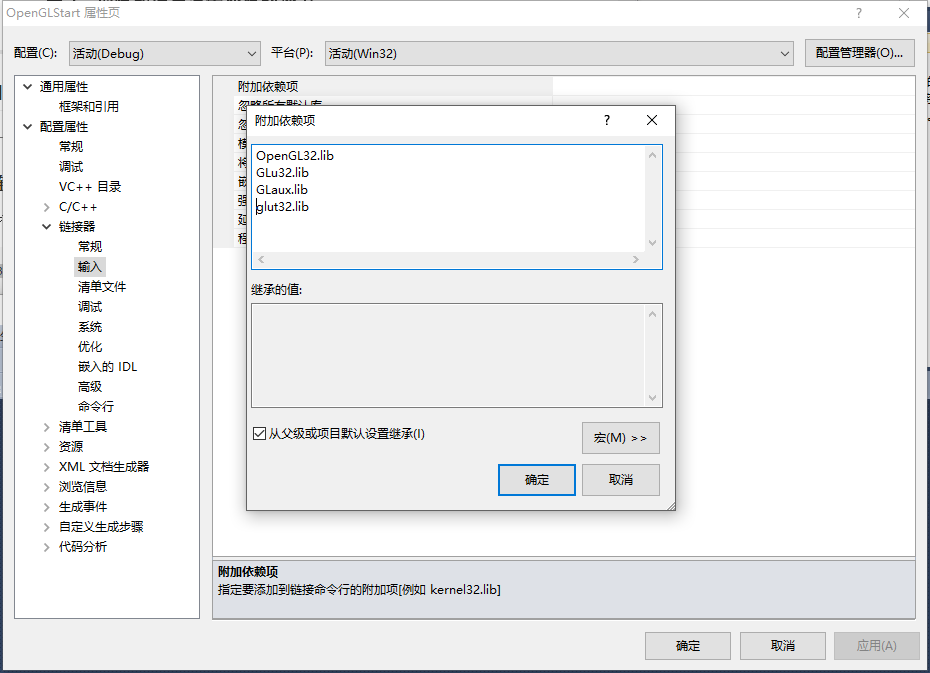

方法一:打开菜单栏下的项目->属性->配置属性->链接器->输入->附加依赖项里加入
![](https://img-blog.csdn.net/20170721202302938)
方法二: 在stdafx.h中,添加如下代码:
在stdafx.h中:
![](https://img-blog.csdn.net/20170721202754821)
窗口创建之前我们必须设置窗口风格包含
WS_CLIPCHILDREN(创建父窗口使用的Windows风格,用于重绘时裁剪子窗口所覆盖的区域)和WS_CLIPSIBLINGS(创建子窗口使用的Windows风格,用于重绘时剪裁其他子窗口所覆盖的区域)
从而避免OpenGL绘制到其他窗口中去。这些应该放在XXXView类 文件的PreCreateWindow()中。代码如下:BOOL COpenGLStartView::PreCreateWindow(CREATESTRUCT& cs)
{
// TODO: 在此处通过修改
// CREATESTRUCT cs 来修改窗口类或样式
cs.style |= WS_CLIPCHILDREN | WS_CLIPSIBLINGS;
return CView::PreCreateWindow(cs);
}
1.首先向VCOpenGLXXXView类中添加几个保护的成员变量和公共的成员函数(成员函数添加方法就不解释了)。如下:
2.在View 类中添加四个消息响应函数,如图所示:
消息响应添加如下:
![](https://img-blog.csdn.net/20170721205208736)
3.在 XXXView 类的构造函数中进行初始化:
4.产生一个RC的第一步是定义窗口的像素格式。像素格式决定窗口着所显示的图形在内存中是如何表示的。由像素格式控制的参数包括:颜色深度、缓冲模式和所支持的绘画接口。在下面将在SetupPixelFormat()函数中对这些参数的设置。代码如下:
1.现在像素格式已经设定,我们下一步工作是产生绘制环境(RC)并使之成为当前绘制环境,即编写InitializeOpenGL()函数。代码如下:
2.别忘了再OnCreate()函数中调用 InitializeOpenGL()函数。如下所示:
在OnSize()中一般用来设置视口和视锥,因为这些是和窗口大小相关的。代码如下:
1.绘制一个立方体,代码入下:
2.在OnDraw()函数中调用!
1.为了使改变窗口大小时严重的闪烁,在OnEraseBkgnd()里做一些操作,避免windows自己的窗口刷新闪烁。OnEraseBkgnd()函数需要重写。如下:
2.为了避免内存泄露,OnDestroy()函数中加一些代码,如下:
本机环境:WIN10 VS2010
环境配置:请查看上一篇博客
一、简介
Windows GDI是通过设备句柄(Device Context(设备描述表)以下简称"DC")来绘图,而OpenGL则需要绘制环境(Rendering Context(着色描述表),以下简称"RC")。每一个GDI命令需要传给它一个DC,但与GDI不同,OpenGL使用当前绘制环境(RC)。但是RC并不能直接完成绘图,只能与特定的DC联系起来,从而完成具体的绘图工作。一旦在一个线程中指定了一个当前RC,在此线程中其后所有的OpenGL命令都使用相同的当前RC。虽然在单一窗口中可以使用多个RC,但在单一线程中只有一个当前RC。下面我将首先产生一个OpenGLRC并使之成为当前RC。这将分为三个步骤:
1、设置窗口像素格式; 2、产生RC; 3、设置为当前RC。
二、搭建MFC中的OpenGL基本框架
1.添加链接库
方法一:打开菜单栏下的项目->属性->配置属性->链接器->输入->附加依赖项里加入
OpenGL32.lib GLu32.lib GLaux.lib glut32.lib
方法二: 在stdafx.h中,添加如下代码:
#pragma comment( lib, "opengl32.lib" ) #pragma comment( lib, "glu32.lib" ) #pragma comment( lib, "glut32.lib" ) #pragma comment( lib, "glaux.lib" )
2.包含头文件
在stdafx.h中:
#include <GL/glu.h> #include <GL/gl.h> #include <GL/glut.h>
3、设置窗口显示风格。
窗口创建之前我们必须设置窗口风格包含
WS_CLIPCHILDREN(创建父窗口使用的Windows风格,用于重绘时裁剪子窗口所覆盖的区域)和WS_CLIPSIBLINGS(创建子窗口使用的Windows风格,用于重绘时剪裁其他子窗口所覆盖的区域)
从而避免OpenGL绘制到其他窗口中去。这些应该放在XXXView类 文件的PreCreateWindow()中。代码如下:BOOL COpenGLStartView::PreCreateWindow(CREATESTRUCT& cs)
{
// TODO: 在此处通过修改
// CREATESTRUCT cs 来修改窗口类或样式
cs.style |= WS_CLIPCHILDREN | WS_CLIPSIBLINGS;
return CView::PreCreateWindow(cs);
}
4.设置窗口像素格式
1.首先向VCOpenGLXXXView类中添加几个保护的成员变量和公共的成员函数(成员函数添加方法就不解释了)。如下:
public: HGLRC m_hRC; //Rendering Context着色描述表 CClientDC* m_pDC; //Device Context设备描述表 int m_heigth; int m_wide; protected: BOOL InitializeOpenGL(); //初始化 OpenGL BOOL SetupPixelFormat(); //设置像素格式 void RenderScene(); //绘制场景
2.在View 类中添加四个消息响应函数,如图所示:
WM_CREATE WM_DESTROY WM_ERASEBKGND WM_SIZE
消息响应添加如下:
3.在 XXXView 类的构造函数中进行初始化:
COpenGLStartView::COpenGLStartView() { // TODO: 在此处添加构造代码 m_pDC = NULL; m_hRC = NULL; }
4.产生一个RC的第一步是定义窗口的像素格式。像素格式决定窗口着所显示的图形在内存中是如何表示的。由像素格式控制的参数包括:颜色深度、缓冲模式和所支持的绘画接口。在下面将在SetupPixelFormat()函数中对这些参数的设置。代码如下:
BOOL COpenGLStartView::SetupPixelFormat(void) { static PIXELFORMATDESCRIPTOR pfd = { sizeof(PIXELFORMATDESCRIPTOR), // pfd结构的大小 1, // 版本号 PFD_DRAW_TO_WINDOW | // 支持在窗口中绘图 PFD_SUPPORT_OPENGL | // 支持 OpenGL PFD_DOUBLEBUFFER, // 双缓存模式 PFD_TYPE_RGBA, // RGBA 颜色模式 24, // 24 位颜色深度 0, 0, 0, 0, 0, 0, // 忽略颜色位 0, // 没有非透明度缓存 0, // 忽略移位位 0, // 无累计缓存 0, 0, 0, 0, // 忽略累计位 32, // 32 位深度缓存 0, // 无模板缓存 0, // 无辅助缓存 PFD_MAIN_PLANE, // 主层 0, // 保留 0, 0, 0 // 忽略层,可见性和损毁掩模 }; int pixelFormat; // 为设备描述表得到最匹配的像素格式 if((pixelFormat = ChoosePixelFormat(m_pDC->GetSafeHdc(), &pfd)) == 0) { MessageBox( _T("ChoosePixelFormat failed") ); return FALSE; } // 设置最匹配的像素格式为当前的像素格式 if(SetPixelFormat(m_pDC->GetSafeHdc(), pixelFormat, &pfd) == FALSE) { MessageBox( _T("SetPixelFormat failed") ); return FALSE; } return TRUE; }
5.产生RC,设置为当前RC
1.现在像素格式已经设定,我们下一步工作是产生绘制环境(RC)并使之成为当前绘制环境,即编写InitializeOpenGL()函数。代码如下:
BOOL COpenGLStartView::InitializeOpenGL(void) { PIXELFORMATDESCRIPTOR pfd; int n; m_pDC=new CClientDC(this); ASSERT(m_pDC != NULL); // 设置当前的绘图像素格式 if(!SetupPixelFormat()) { return FALSE; } n=::GetPixelFormat(m_pDC->GetSafeHdc()); ::DescribePixelFormat(m_pDC->GetSafeHdc(), n,sizeof(pfd),&pfd); // 创建绘图描述表 m_hRC=wglCreateContext(m_pDC->GetSafeHdc()); if(m_hRC == NULL) { return FALSE; } // 使绘图描述表为当前调用现程的当前绘图描述表 if( wglMakeCurrent(m_pDC->GetSafeHdc(),m_hRC) == FALSE) { return FALSE; } glClearDepth(1.0f); glEnable(GL_DEPTH_TEST); return TRUE; }
2.别忘了再OnCreate()函数中调用 InitializeOpenGL()函数。如下所示:
int COpenGLStartView::OnCreate(LPCREATESTRUCT lpCreateStruct) { if (CView::OnCreate(lpCreateStruct) == -1) return -1; // TODO: 在此添加您专用的创建代码 if ( InitializeOpenGL()) { return 0; } return 0; }
6. 设置视口
在OnSize()中一般用来设置视口和视锥,因为这些是和窗口大小相关的。代码如下:
void COpenGLStartView::OnSize(UINT nType, int cx, int cy) { CView::OnSize(nType, cx, cy); // TODO: 在此处添加消息处理程序代码 m_wide = cx; //m_wide为在CVCOpenGL2View类中添加的表示视口宽度的成员变量 m_heigth = cy; //m_height为在CVCOpenGL2View类中添加的表示视口高度的成员变量 //避免除数为0 if(m_heigth==0) { m_heigth=1; } //设置视口与窗口的大小 glViewport(0,0,m_wide,m_heigth); }
7.绘制场景
1.绘制一个立方体,代码入下:
void COpenGLStartView::RenderScene(void) { //设置清平颜色为黑色 glClearColor(0.0f, 0.0f, 0.0f, 0.0f); //清除颜色缓冲区和深度缓冲区 glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); //透视投影变换 glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluPerspective(80, (double)m_wide / (double)m_heigth, 1.5, 0);/*视角80度,纵横比,进裁剪面,远裁剪面*/ //视角变换 glMatrixMode(GL_MODELVIEW); glLoadIdentity(); gluLookAt(2, 2, 2, 0, 0, 0, 0, 1, 0);/*前三个参数是眼睛的位置,中间三个参数是物体所在的位置,后面三个参数表示向量,头顶朝上的方向*/ //矩阵堆栈函数,和glPopMatrix()相对应 glPushMatrix(); glBegin(GL_LINES); glColor3d(1.0, 0.0, 0.0);//X轴 红色 glVertex3d(0.0, 0.0, 0.0); glVertex3d(2.0, 0.0, 0.0); glColor3d(0.0, 1.0, 0.0);//Y轴 绿色 glVertex3d(0.0, 0.0, 0.0); glVertex3d(0.0, 2.0, 0.0); glColor3d(0.0, 0.0, 1.0);//Z轴 蓝色 glVertex3d(0.0, 0.0, 0.0); glVertex3d(0.0, 0.0, 2.0); glEnd(); glColor3f(1.0, 1.0, 1.0); glutWireCube(0.5); glPopMatrix(); glFinish(); SwapBuffers(wglGetCurrentDC()); }
2.在OnDraw()函数中调用!
void COpenGLStartView::OnDraw(CDC* /*pDC*/) { COpenGLStartDoc* pDoc = GetDocument(); ASSERT_VALID(pDoc); if (!pDoc) return; // TODO: 在此处为本机数据添加绘制代码 RenderScene(); }
8.一些收尾工作
1.为了使改变窗口大小时严重的闪烁,在OnEraseBkgnd()里做一些操作,避免windows自己的窗口刷新闪烁。OnEraseBkgnd()函数需要重写。如下:
BOOL COpenGLStartView::OnEraseBkgnd(CDC* pDC) { // TODO: 在此添加消息处理程序代码和/或调用默认值 return TRUE; //return CView::OnEraseBkgnd(pDC); }
2.为了避免内存泄露,OnDestroy()函数中加一些代码,如下:
void COpenGLStartView::OnDestroy() { CView::OnDestroy(); // TODO: 在此处添加消息处理程序代码 m_hRC = ::wglGetCurrentContext(); if(::wglMakeCurrent (0,0) == FALSE) MessageBox(_T("Could not make RC non-current")); if(m_hRC) { if(::wglDeleteContext(m_hRC)==FALSE) { MessageBox(_T("Could not delete RC")); } } if(m_pDC) { delete m_pDC; } m_pDC = NULL; }
9.按照上述操作完成后,点击编译;然后运行程序,会出现下图,你们成功了吗?
