详述用html5 canvas实现的类似于天猫的购物进度反馈/订单跟踪
2017-07-10 17:22
453 查看
UI设计图如下:
1、前期准备:
canvas基础传送门:http://www.w3school.com.cn/html5/html_5_canvas.asp
注意两个必定会用到的实例:线条和圆
2、函数参数设想
我们来假设,最后有一个函数,名字叫做trace,当我们【trace(XXXXX);】之后,飒的一下,最终的进度反馈图就在页面上渲染出来了。那么这个函数,我应该要给它什么数据作为参数让它去生成最终的结果呢?
大伙们可以根据自己的情况具体分析,我这里给出我的参数:
我的参数就是一个json对象,这个对象中的datainit属性又是一个json数组,友情来一个json基本语法的传送门:http://www.w3school.com.cn/json/json_syntax.asp
这些参数是用来告诉函数反馈图的基本信息——这个反馈图应该长什么样子。。具体的节点有哪些。。。。
3、任务分解和实现
我们可以很自然地认为,假设这个反馈图有x个节点,那么我们就可以通过一个长度为x的循环来渲染出这个反馈图,基于这个前提,我们要找出不同位置上的点和线的组合具有哪些特征、一共有多少种不同的点线组合。

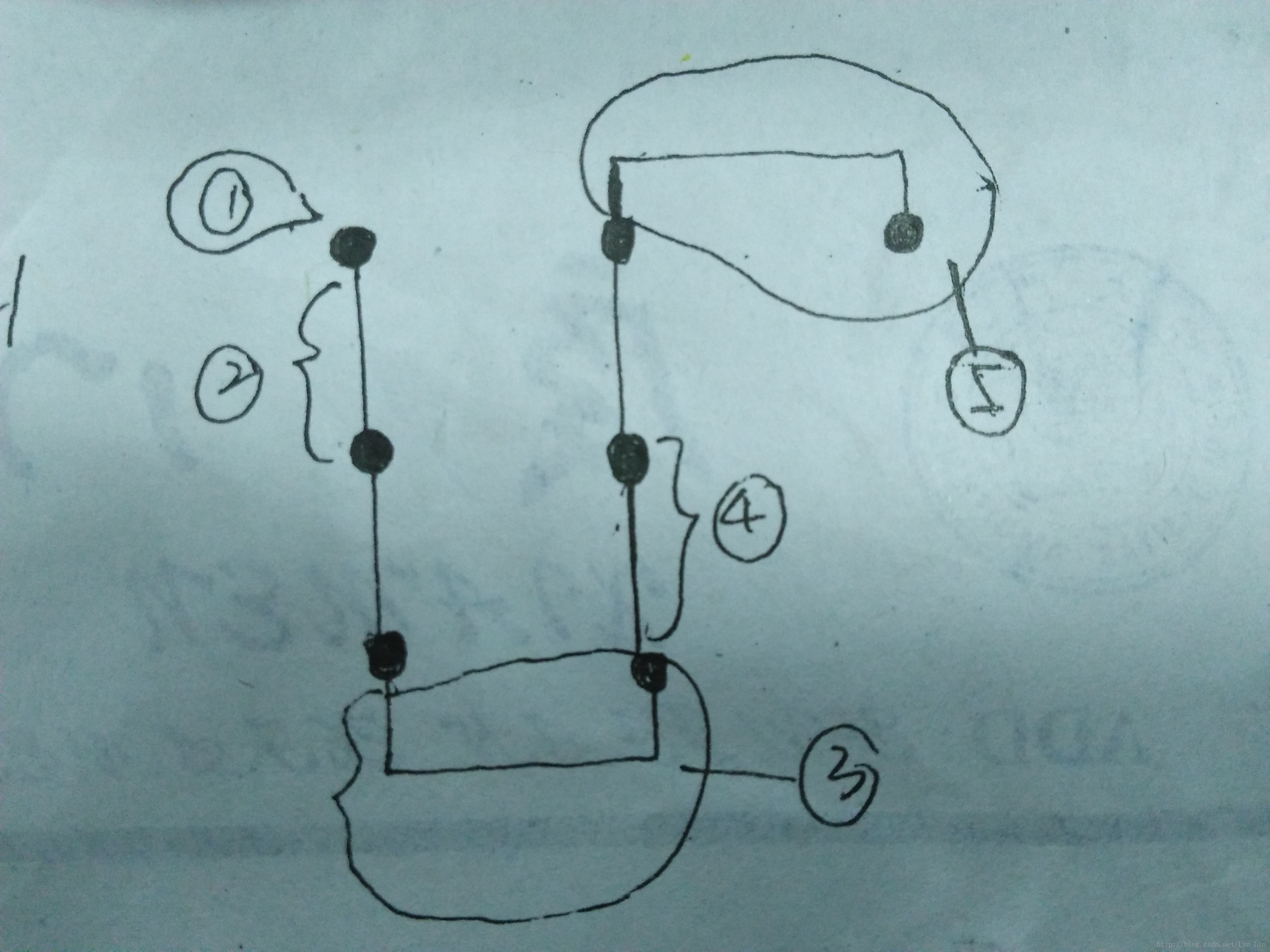

我划分出了五种:
①只有一个点
②竖线+点
③“u”形线+点
④点+竖线
⑤“n”形线+点
现在我们已经将整个进度反馈图做了相应的分隔,接下来的问题实际上是数学上的找规律了:将循环的下标和五个状态关联起来,比如说,当下标index=1时,我们就用①来进行渲染,当index=2时,就用②来进行渲染(每次循环要根据情况更新一下坐标值)。
接下来,就是根据不同的状态值status来对画布进行对应的渲染,以下是status为1时的代码段:
大致的思路如上所述,之后我会放上github源码的地址。
1、前期准备:
canvas基础传送门:http://www.w3school.com.cn/html5/html_5_canvas.asp
注意两个必定会用到的实例:线条和圆
2、函数参数设想
我们来假设,最后有一个函数,名字叫做trace,当我们【trace(XXXXX);】之后,飒的一下,最终的进度反馈图就在页面上渲染出来了。那么这个函数,我应该要给它什么数据作为参数让它去生成最终的结果呢?
大伙们可以根据自己的情况具体分析,我这里给出我的参数:
trace({ "row_number":3,//每行有几个圆 "col_number":4,//每列有几个圆 "total_number":12,//一共有多少个圆 "datainit":[ {"name":"接单","time":"XX-XX-XX XX:XX"}, {"name":"订舱","time":"XX-XX-XX XX:XX"}, {"name":"提箱","time":"XX-XX-XX XX:XX"}, {"name":"进场","time":"XX-XX-XX XX:XX"}, {"name":"申报","time":""}, {"name":"放行","time":""}, {"name":"对单","time":""}, {"name":"签发","time":""}, {"name":"对账","time":""}, {"name":"付款","time":""}, {"name":"开船","time":""}, {"name":"到港","time":""}, ] });
我的参数就是一个json对象,这个对象中的datainit属性又是一个json数组,友情来一个json基本语法的传送门:http://www.w3school.com.cn/json/json_syntax.asp
这些参数是用来告诉函数反馈图的基本信息——这个反馈图应该长什么样子。。具体的节点有哪些。。。。
3、任务分解和实现
我们可以很自然地认为,假设这个反馈图有x个节点,那么我们就可以通过一个长度为x的循环来渲染出这个反馈图,基于这个前提,我们要找出不同位置上的点和线的组合具有哪些特征、一共有多少种不同的点线组合。
我划分出了五种:
①只有一个点
②竖线+点
③“u”形线+点
④点+竖线
⑤“n”形线+点
现在我们已经将整个进度反馈图做了相应的分隔,接下来的问题实际上是数学上的找规律了:将循环的下标和五个状态关联起来,比如说,当下标index=1时,我们就用①来进行渲染,当index=2时,就用②来进行渲染(每次循环要根据情况更新一下坐标值)。
function getStatus(index,col_number){ if(index==1) return 1; else { if(!chk(index/col_number+1)) { if(index%col_number==0) status=4; else{ if(index%col_number==1) status=5; else status=2; } } else { if(index%col_number==0) status=2; else { if(index%col_number==1) status=3; else status=4; } } return status; } }
接下来,就是根据不同的状态值status来对画布进行对应的渲染,以下是status为1时的代码段:
for(var index=1;index<=data.total_number;++index){ var status=getStatus(index,data.col_number); if(status==1){ var name=data.datainit[index-1].name; var time=data.datainit[index-1].time; if(time=="")//如果是未完成的流程,那么文字的颜色为灰色 { context.fillStyle="rgb(200,200,200)"; } context.beginPath(); context.arc(x,y,10,0,Math.PI*2,true); context.closePath(); context.fill(); context.font = "15px 微软雅黑"; context.textBaseline = 'top'; context.fillText(name, x+15, y-10); context.font = "10px 微软雅黑"; context.textBaseline = 'top'; context.fillText(time, x+15, y+10); } }
大致的思路如上所述,之后我会放上github源码的地址。
