DVSDK烧写启动步骤

转自：http://blog.csdn.net/fozhishuiyue/article/details/40503165

DEVKIT8500 DVSDK烧写启动步骤

这篇文章主要讲述的是如何将DEVKIT8500开发板提供的dvsdk-dm37x-evm-rootfs.tar MLO u-boot.bin uImage文件烧写到开发板中。那四个文件存放在光盘里的Devkit8500\linux\demo\dvsdk\image目录下。如图：




烧写前的准备：
1. 一张4G大小的SD卡 2. 虚拟机（我的是Ubuntu10.04） 3. 串口调试软件（我用的是Xshell） 4. DEVKIT8500开发板 7寸LCD液晶屏

一：对SD卡进行分区

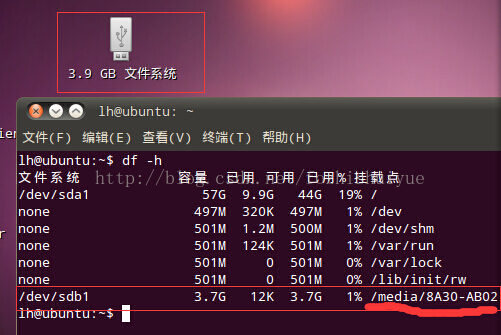

1.1）将SD卡插入到PC机，在Ubuntu下识别你的SD卡，打开终端，输入：df -h 查看SD卡的信息（名称可能不一样，我的是“/media/8A30-AB02”）。如图：

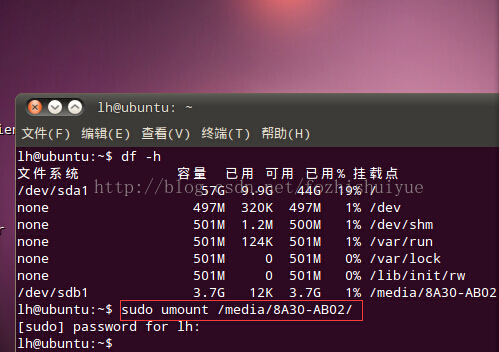

1.2）卸载你的SD卡，输入命令：sudo umount /media/8A30-AB02 结果如图：

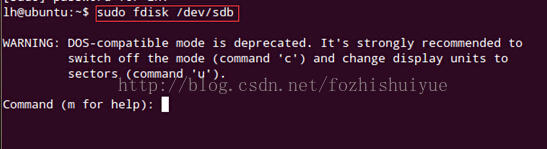

1.3）重新对SD卡进行分区，选中整个/dev/sdb设备，而不是/dev/sdb1 输入命令：sudo fdisk /dev/sdb 如图：

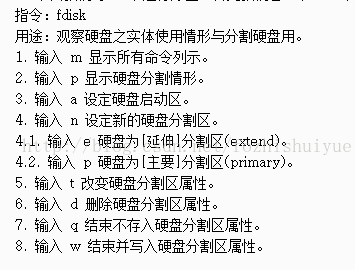

对于fdsik指令，它的用途是观察硬盘子实体的使用情形以及分割硬盘用。关于fdisk的更多命令如下图:

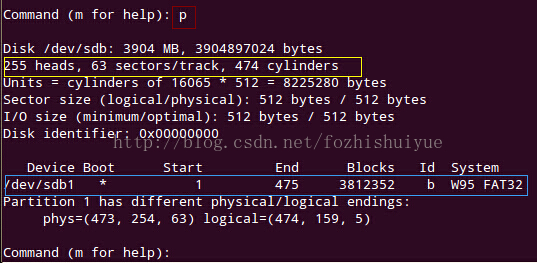

输入“p”，查看SD卡的分区情况，如图：

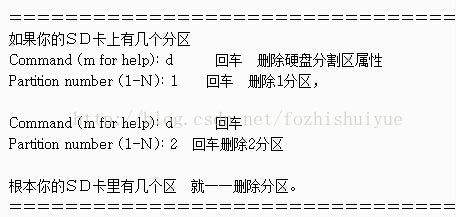

输入“d”，删除已经存在的分区（我的SD卡就只有一个分区）。如图：









再次输入“p”，可以看到分区已经不存在了。如图：





************************************************************************************************************************************************************************************

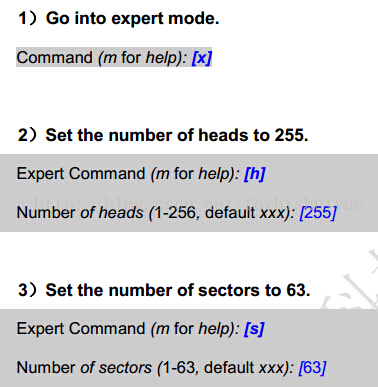

如果你的SD的输出信息没有255 heads, 63 sector/track,执行“*************”之间的步骤：

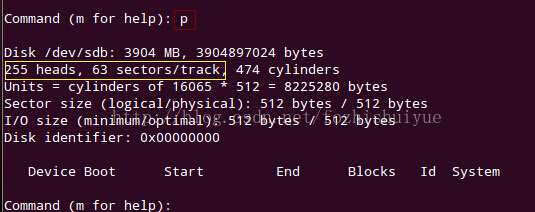

Cylinders是这么计算的，首先先确定你的SD卡的字节大小，输入“p”，如图：



大家可以看到我的SD卡是3904MB，3904897024 bytes。那么：3904897024 / 255 / 63 / 512 = 474 cylinders。（取整）。
接着执行最后一步：



************************************************************************************************************************************************************************************

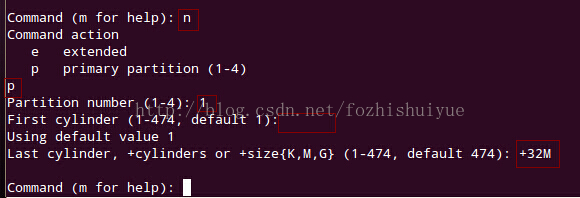

下面的这些步骤是在你的SD卡输出信息里有：255 heads, 63 sectors/track。现在我们开始对SD卡重新建立分区，输入以下命令：“n” =====> "p" =====>
"1" =====> press Enter =====> "+32M"。结果如图：





p ：选择主分区。 1：选择第一个分区。 1：1—474表示我的4GSD卡的存储量，第一个分区从1开始。 +32M：表示这个区我分了32MB的空间。

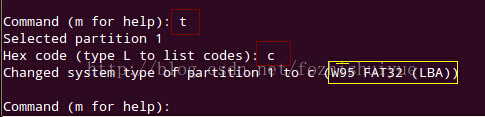

设置刚分好的第一个分区的属性，将第一个分区设置为W95 FAT32格式。输入命令："t" =====> "c"





将第一个分区设置为硬盘启动区，输入命令："a" =====> "1"。





创建第二个分区，输入命令："n" =====> "p" =====> "2" =====> press Enter =====> press Enter

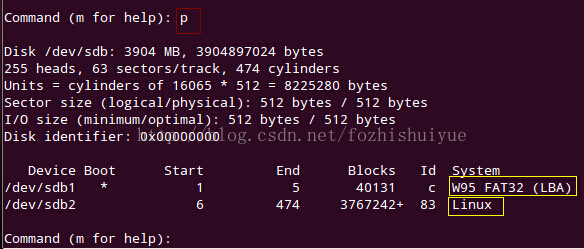

输入命令"p"，可以看到我的SD卡已经成功分成两个区了：W95 FAT32（LAB） 和 Linux。 如图：

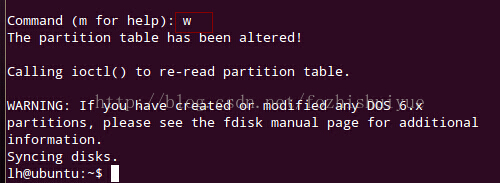

输入"w"，结束并写入硬盘分割区属性，如图：



格式化第一分区，输入命令：sudomkfs.msdos -F 32 /dev/sdb1 -n LABEL1

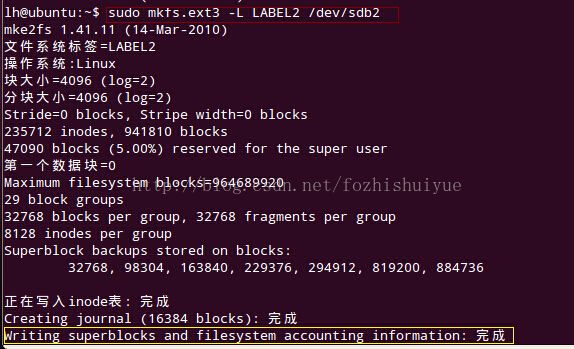

格式化第二分区，输入命令：sudomkfs.ext3 -L LABEL2 /dev/sdb2 （等待的时间会稍长一些）

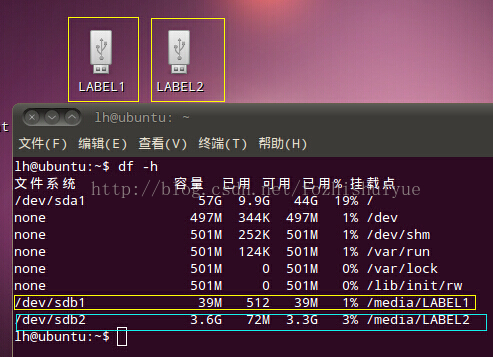

到此DS卡分区就结束了，拔出SD卡后重新插入PC机，可以看到SD卡的两个分区都在Ubuntu下识别出来了。如图：

二：将光盘里的文件拷贝到SD卡中

将 MLO u-boot.bin uImage 文件拷贝到/media/LABEL1/

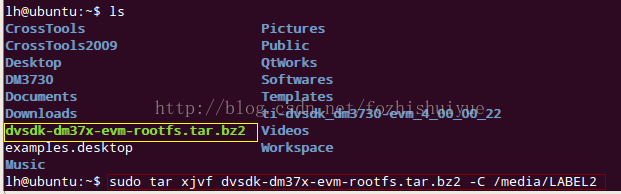

将dvsdk-dm37x-evm-rootfs.tar 解压到 /media/LABEL2

三：通过SD卡启动DEVKIT8500 ，并通过串口设置开发板的启动参数

3.1）卸载SD卡，卸载前检查你的SD卡里是否有以下内容：在/media/LABEL1分区内有 MLO u-boot.bin uImage三个文件，在/media/LABEL2分区内有解压
好 的
（dvsdk-dm37x-evm-rootfs.tar.bz2）文件。如图：

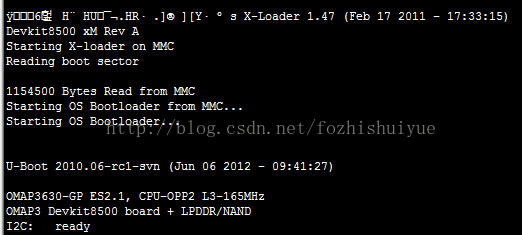

3.2）将SD卡插入到DEVKIT8500卡槽内，上电启动，通过串口调试软件查看开发板的输出信息。如图：

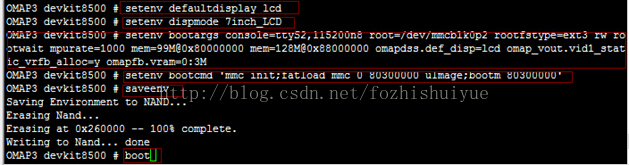

红框后面的数字会由3变为0，再变为0之前按下任意按键进入u-boot模式，在该模式下设置环境变量。输入内容如下：
setenvdefaultdisplay lcd
setenvdispmode 7inch_LCD
setenv bootargsconsole=ttyS2,115200n8 root=/dev/mmcblk0p2 rootfstype=ext3 rw rootwaitmpurate=1000 mem=99M@0x80000000 mem=128M@0x88000000
omapdss.def_disp=lcdomap_vout.vid1_static_vrfb_alloc=y omapfb.vram=0:3M
setenvbootcmd ‘mmc init;fatload mmc 0 80300000 uImage;bootm 80300000’
saveenv
boot

如图：

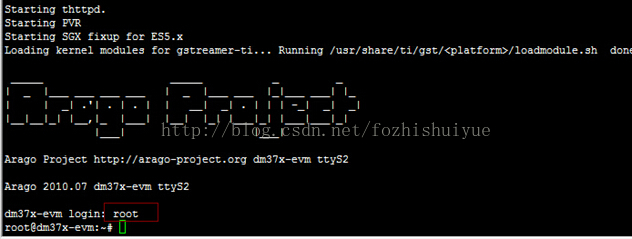

当开发板重新启动完成后会停留在下图这个位置，输入"root"进入：

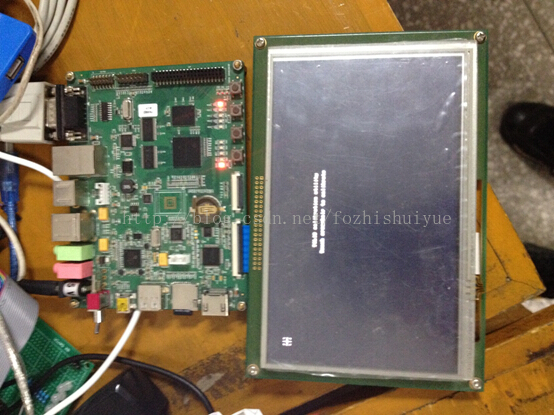

7寸的LCD液晶屏会停留在：

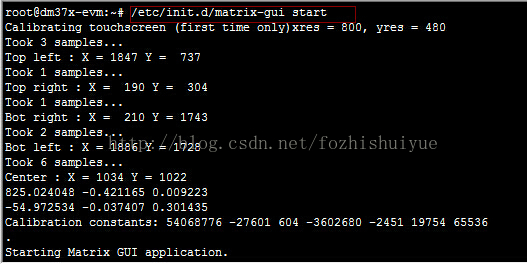

然后我们运行一个GUIApplication。通过串口输入命令：/etc/init.d/matrix-gui start LCD液晶屏上会出现屏幕校准界面。如图：

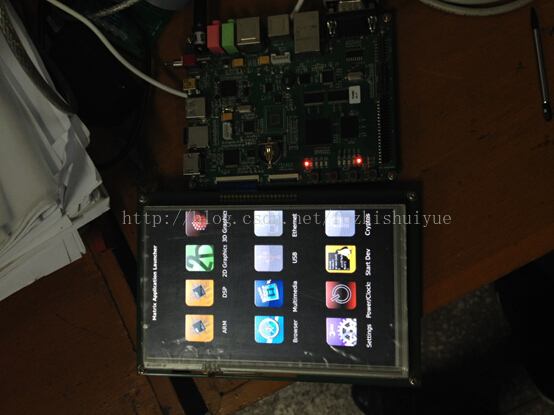

校准完毕后，屏幕上会出现相应的应用程序界面：
