axure原型设计之轮播图

效果图：http://ahzcnr.axshare.com/

轮播图是网页设计或者APP设计常见的元素，学会使用axure原型工具制作轮播图对制作PC端或者移动端的原型都非常有帮助。现在讲讲如何使用axure8.0制作轮播图原型~~

步骤一：（轮播图动态面板）

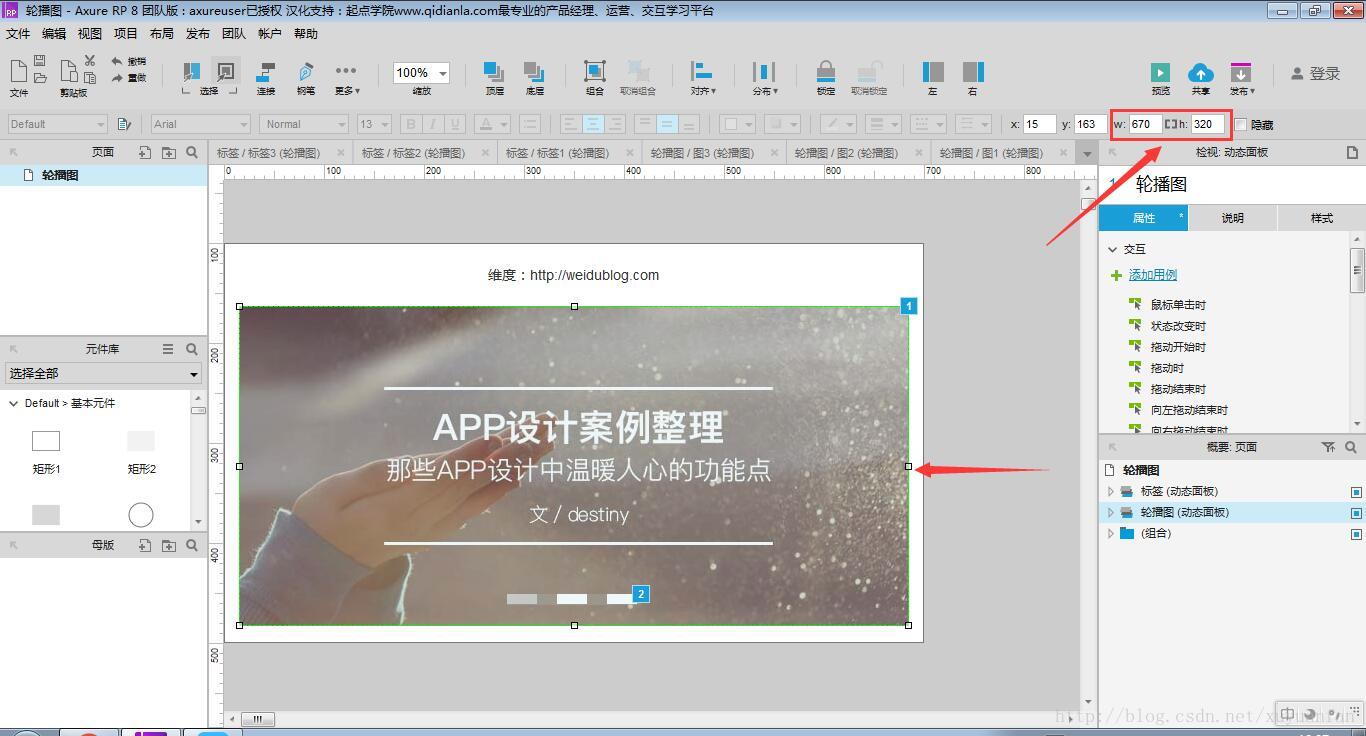

首先，拖一个动态面板至画布中间，设置大小为670X320，命名为“轮播图”；



然后，为该动态面板设置3个面板状态，分别为图1，图2和图3，并分别在每个面板状态分别放一张图片；



最后，为该动态面板添加一个“载入时”用例，在用例中设置面板状态为：

1、选择状态：Next，向后循环，循环间隔4000ms；

2、进入动画：向左滑动700ms；

3、退出动画：向左滑动700ms。



步骤二：（轮播按钮动态面板）

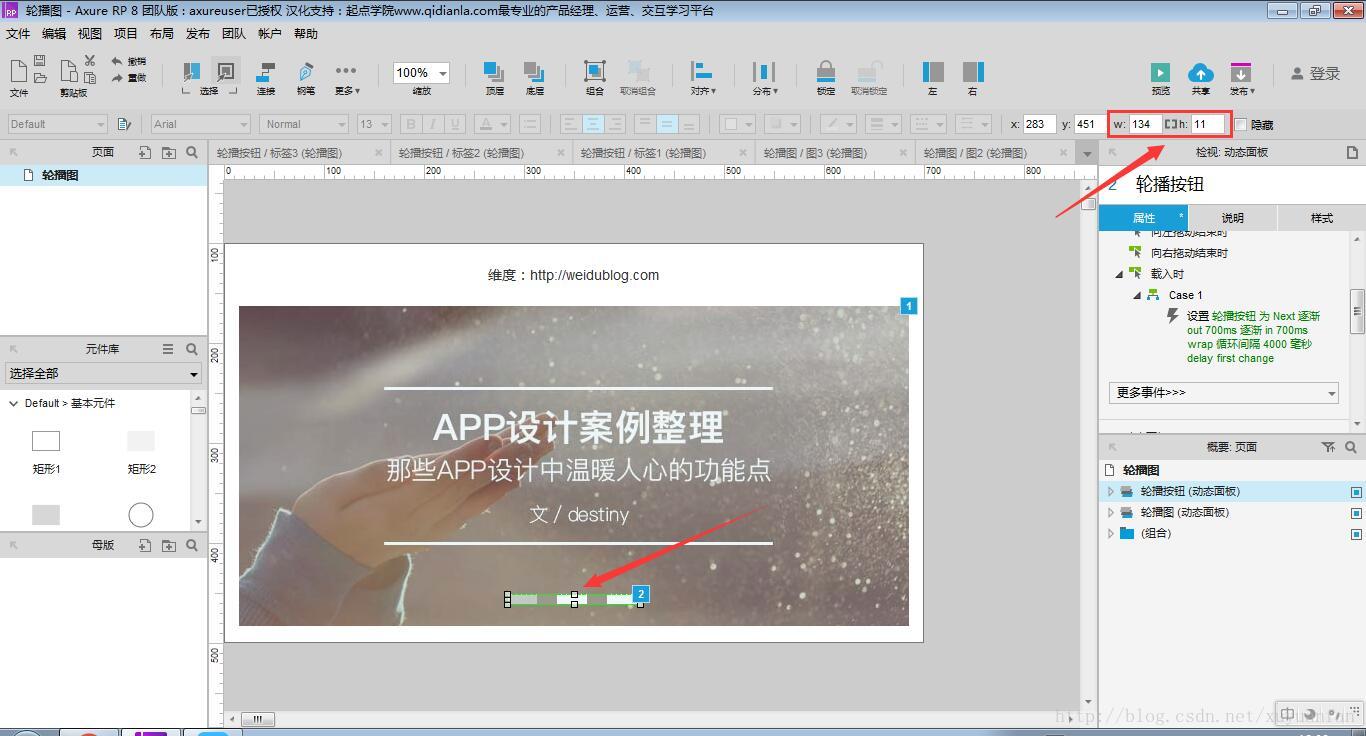

首先，拖一个动态面板至“轮播图”动态面板的正下方适当位置，设置大小为134X11，命名为“轮播按钮”；

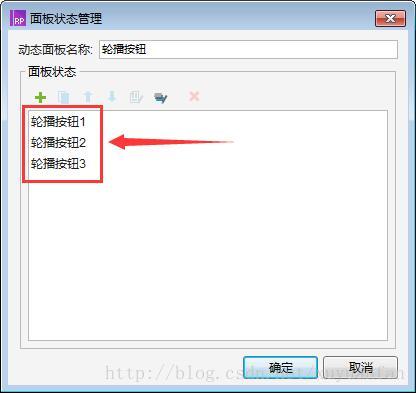

然后，为该动态面板设置3个面板状态，分别为轮播按钮1，轮播按钮2和轮播按钮3，并在每个面板状态分别放3个白色矩形。轮播按钮1状态中的第1个白色矩形透明度设置为50%，轮播按钮2状态中的第2个白色矩形透明度设置为50%，轮播按钮3状态中的第3个白色矩形透明度设置为50%；

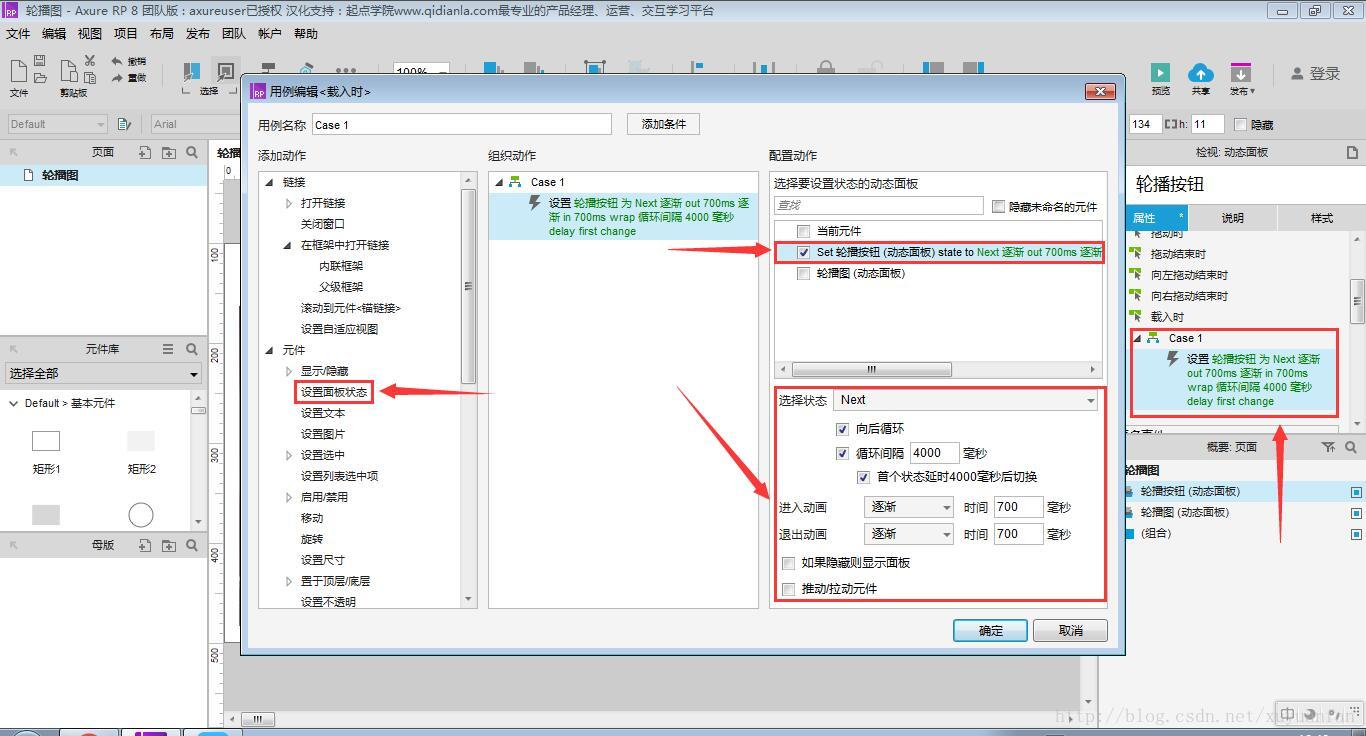

最后，为该动态面板添加一个“载入时”用例，用例中设置面板状态为：

1、选择状态：Next，向后循环，循环间隔4000ms；

2、进入动画：逐渐700ms；

3、退出动画：逐渐700ms。



好了！预览即可以看到轮播图自动轮播的效果了，同时轮播按钮也跟随着变化。同时也可以随时关注我的个人博客：http://weidublog.com，因为工作过程中有很多这些axure原型设计小技巧的例子，所以我会坚持分享下去，希望对大家有帮助，你们对我的关注就是我的动力。
