在Android学习与开发中会用到.9.png图片，其是一种由.png的图片经过特殊处理的特殊格式的图片，具有自适应调节大小的能力，即可以实现部分拉伸。

android-sdk自带处理9.png格式图片的工具，所在位置为

（android-sdk安装目录）\tools\draw9patch.bat

双击即可运行。接下来，分享一下用操作draw9patch的心得。

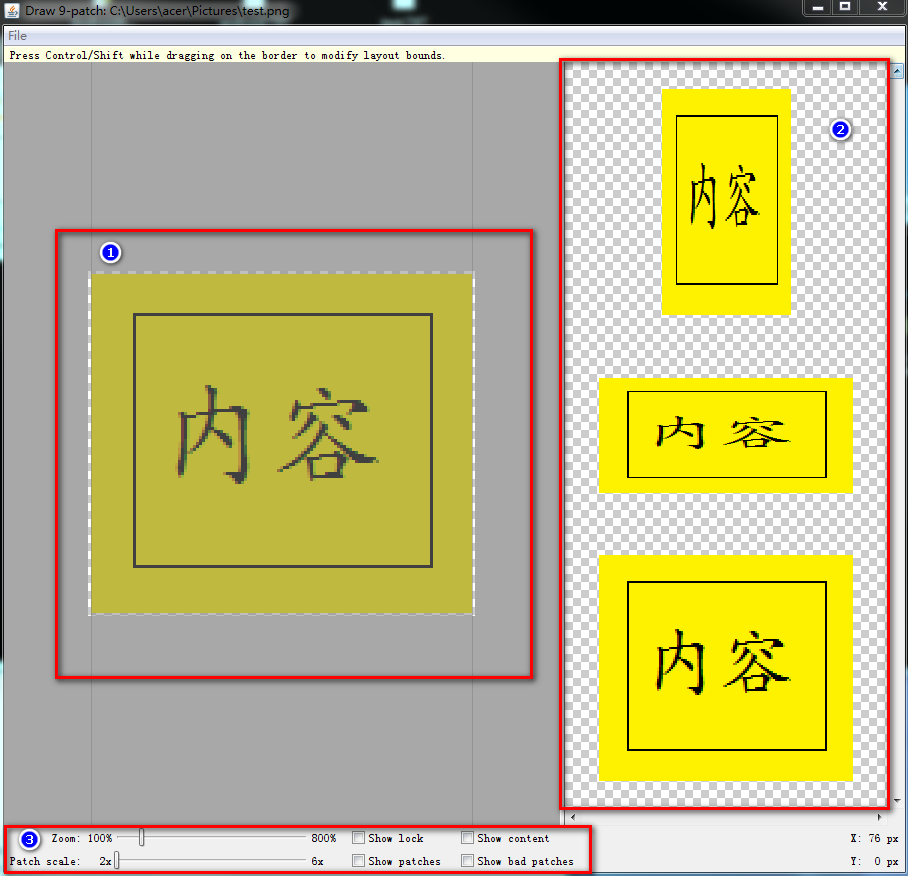

首先认识一下draw9patch的界面：



其主要分为三个区域：

（1）编辑区。

显示导入的图片，进行编辑。

（2）预览区。

第一张图是纵向拉伸预览，第二张图是横向拉伸预览，第三张图是纵横向拉伸预览。

（3）设置区。

Zoom：编辑区图片缩小与放大。

Patch scale：预览区图片拉伸的倍数倍数。

Show lock：勾选后，鼠标移到编辑区会提示不可编辑区。

Show patches：勾选后，在编辑区提示图片拉伸的区域（即top和left划线区）。

Show content：勾选后，在预览区提示内容区（即bottom和right划线区）。

Show bad patches：勾选后提示在编辑区绘制的结果是否符合建议要求的区域。如果需要拉伸的区域有两种颜色要被重复绘制，系统就不知道到底绘制哪种颜色，因此这个工具建议被拉伸的区域选择一种颜色。

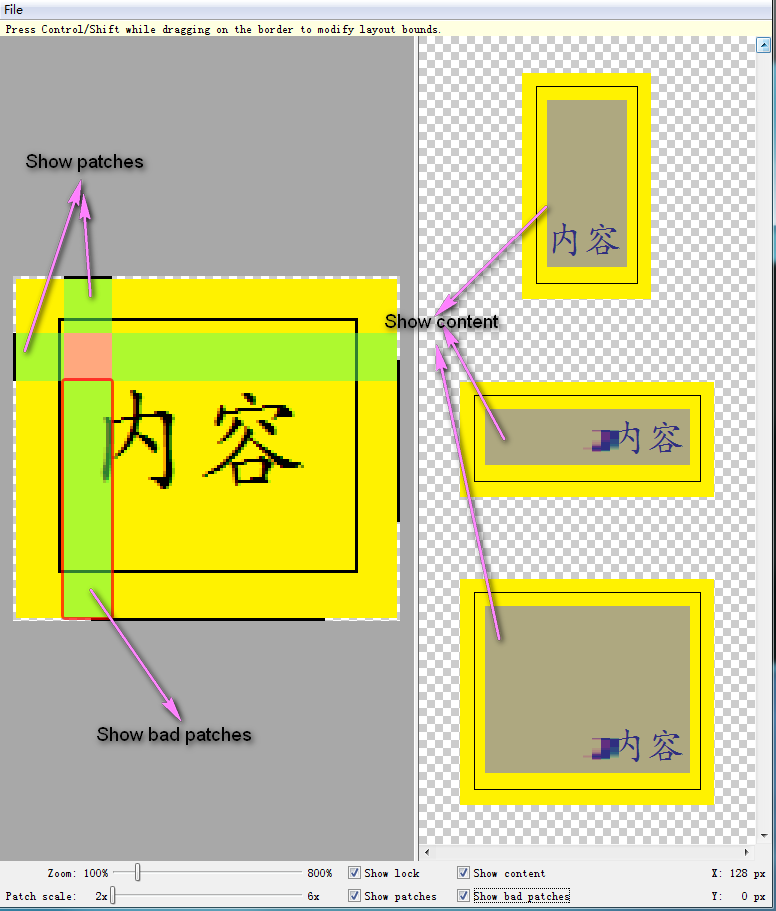

效果如下图：



用draw9patch打开png格式的图片后，会在图片周围多出一圈可操作的像素点。

基本操作很简单：

1、按住鼠标在可操作的像素点拖动即可绘制黑线。

2、Shift+按住鼠标即可擦除绘制的黑线。

（top）顶部操作区域的一排像素点，表示可横向拉伸；（left）左面操作区的一排像素点，表示可纵向拉伸；未选中部分是静态区域。

（bottom）底部和（right）右部的像素点的交叉部分表示内容区域；比如，把这张图片做成一个按钮，向这个按钮加入的文本内容就会放在这里；这也相当于设定边距（padding）啦，如果图片（宽=20px，高=30px）的右侧10-30px的区域画上黑线的话，那么里面填充内容的paddingTop=10px。

如果不划线的话，表示全部被选中。
