大数据可视化之矢量切片的生成及渲染

最近研究了下矢量切片的实现思路，

首先，切图工具选择TileStache，网址：http://www.tilestache.org/

下载安装过程根据说明即可，安装的时候需要依赖mapnik（mapnik-win-v2.2.0），否则无法进行矢量切图

python setup.py install

配置信息可参考官网API：http://www.tilestache.org/doc/

切图工具的使用：打开根目录下的tilestache.cfg文件，里面有矢量切图的配置信息，修改后的配置信息如下：

{

  "cache":

   {

    "name": "Disk",

    "path": "/tmp/stache",

    "umask": "0000",

    "dirs": "portable",

    "gzip": ["xml", "json"]

  },

然后增加节点信息：

"beijing_pts":
{

      "provider": {"name": "vector", "driver": "shapefile",

                   "parameters": {"file":"E:\\tmp\\gjzd.shp"},
  "properties": { "adcode": "adcode"}

                  }

    }

默认把切图存在了执行命令的根目录下的tmp文件夹里，shp的路径是绝对路径，否则报错，属性信息也要注意下，目前属性无法成功导出，以后有时间继续研究

执行切图的命令：

python ./scripts/tilestache-seed.py -c tilestache.cfg -l beijing_pts -b 39.79 114.25 42.83 118.25 -e geojson 11 13 14 15

大概是通过-c指定配置文件，-l指定图层名称 -b指定切图范围（最小纬度，最小经度，最大纬度，最大经度） -e 指定切图格式，最后的数字代表切图的zoom等级

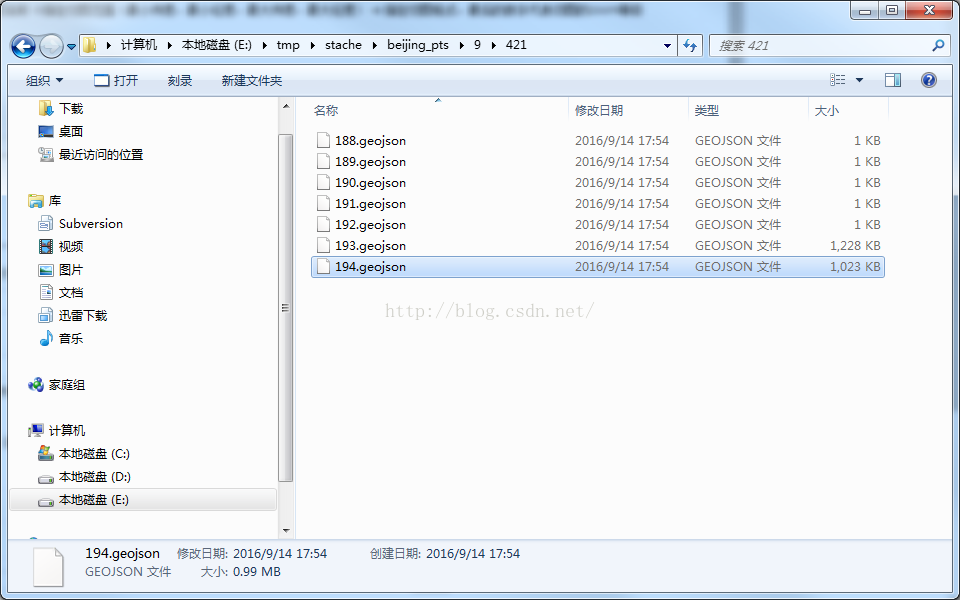

切图结果如下：（找了一个切其他图层的截图凑合）





存在的问题：

1.单个图层的切图？

2.属性怎么导出？

下面介绍LeafLet进行矢量切片的加载

利用Leaflet的插件

Hoverboard，进行了一点扩展：

//扩展了一下，可以支持GeoJSON格式的tile服务

module.exports.geojsonTile = module.exports.extend({

  fetch: function(url, callback){

    var xhr = d3.xhr(url)

      .responseType('json')

      .get(function(err, xhrResponse){
 //if( typeof xhrResponse != 'undefined'){
 callback(err, ( typeof xhrResponse == 'undefined')?null:(xhrResponse.response || xhrResponse));
 //}



      });

    return xhr.abort.bind(xhr);

  },

  parse: function(data){

    //var tile = new VectorTile( new pbf( new Uint8Array(data) ) );

    return {geojson: data};

  }

});

然后进行调用：

(new Hoverboard.geojsonTile('http://localhost:8090/chinasite/stache/beijing_pts/{z}/{x}/{y}.geojson',{hidpiPolyfill: true}))
  .render('geojson')
    .fill(colors.water)
.stroke(0.5, 'rgba(0,0,0,0.0)')
.addTo(map);

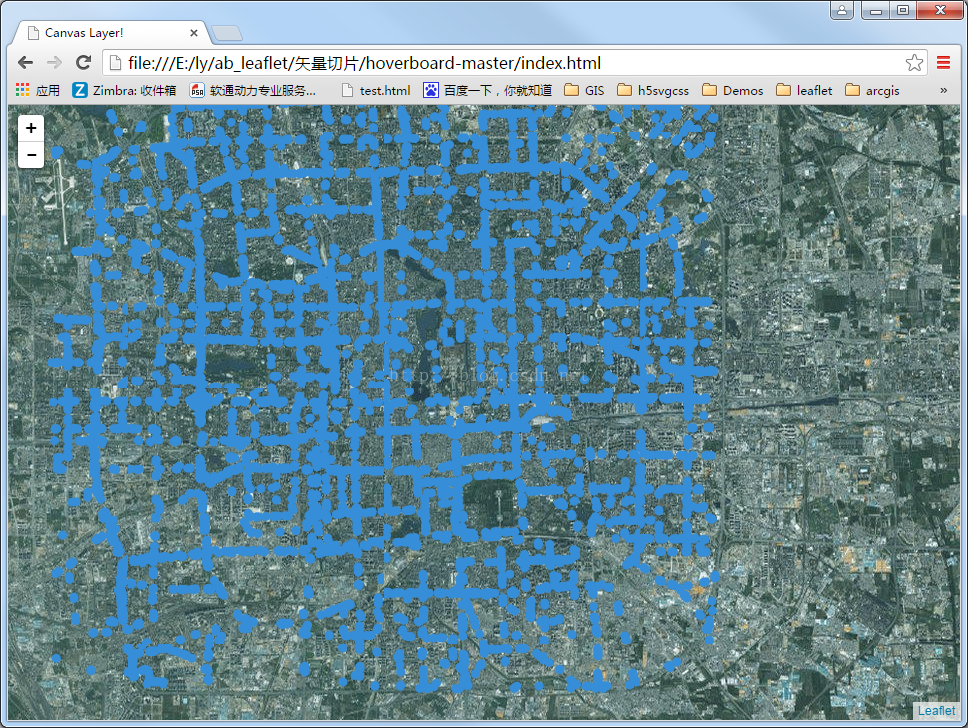

出来的效果如下：





事件暂时还未研究，上图是1.8w的点数据，出来的效果，比较流畅，底层是通过canvas绘制的每个瓦片的内容
