Jenkins + Jmeter +Ant自动化集成环境搭建


软件测试技术交流群 : 429183023

2017-03-24更新，部分网友反映build.xml文件设置有问题，之前版本的blog的确是没有贴出来具体的build设置，此次更新已经给出参考配置

注意：大家有什么问题的，可以加群一起聊，或者评论留言

搭建环境（此篇blog编写时候的搭建环境，目前云盘已经上传JDK、Ant、Jmeter、Jenkin最近版本）：

JDK：jdk1.7.0_79

Ant：apache-ant-1.9.7

Jmeter: apache-jmeter-2.13

Jenkins: jenkins-1.651.1

以上安装包以及相关工具，jmeter常用插件下载地址：

http://pan.baidu.com/s/1pKWPi5d



JDK安装：

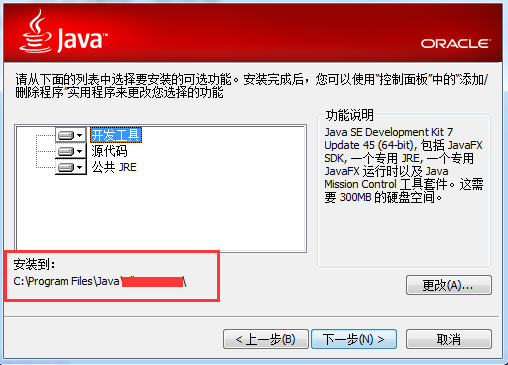

双击JDK安装包，选择安装路径（为了节省C盘系统盘空间，不建议选择默认路径。本人所有相关软件全部安装在 D:\Progrom Files目录下，例如Jdk安装在D:\Progrom Files\Java\jdk1.7.0_79路径下）;



配置JDK环境变量：

1）系统变量→新建 JAVA_HOME 变量 。

变量值填写jdk的安装目录（本人是 D:\Progrom Files\Java\jdk1.7.0_79)；

2）系统变量→寻找 Path 变量→编辑
在变量值最后输入 %JAVA_HOME%\bin;%JAVA_HOME%\jre\bin;
（注意原来Path的变量值末尾有没有;号，如果没有，先输入；号再输入上面的代码）

3）系统变量→新建 CLASSPATH 变量
变量值填写 .;%JAVA_HOME%\lib;%JAVA_HOME%\lib\tools.jar （注意最前面有一点）
系统变量配置完毕

4）检验是否配置成功 运行cmd 输入 java -version （java 和 -version 之间有空格）
若如图所示 显示版本信息 则说明安装和配置成功。





Jmeter安装：

解压apache-jmeter-2.13.zip到D:\Progrom Files目录下。



Jmeter插件的安装。解压JMeterPlugins-Extras-1.3.0.zip、JMeterPlugins-Standard-1.3.0.zip，将对应ext目录下的文件拷贝到D:\Progrom Files\apache-jmeter-2.13\lib\ext目录下；



配置jmeter环境变量：

1) 设置环境变量，新建系统变量在变量名中输入：JMETER_HOME，变量值中输入：D:\Progrom Files\apache-jmeter-2.13，点击确定即可。

2) 在环境变量CLASSPATH中添加%JMETER_HOME%\lib\ext\ApacheJMeter_core.jar;%JMETER_HOME%\lib\jorphan.jar;%JMETER_HOME%\lib\logkit-1.2.jar;
在环境变量Path中添加%JMETER_HOME%\bin

3) 检验是否配置成功 运行cmd 输入 jmeter -v （jmeter和 -v 之间有空格）
若如图所示 显示版本信息 则说明安装和配置成功。



安装Ant

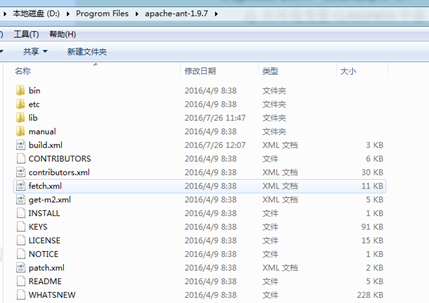

解压apache-ant-1.9.7-bin.zip到D:\Progrom Files目录下;



配置Ant环境变量

新建以下环境变量：
ANT_HOME：D:\Progrom Files\apache-ant-1.9.7，此为你的ANT安装路径；
设置完成后，点击"确认"来保存。

在环境变量PATH的最后面添加一下内容：
;%ANT_HOME%\bin 注意前面的分号，如果PATH中最后没有分号";"的话要加上，有的话就可去除。

进入cmd命令窗口，在CMD窗口中输入ant -version,敲击回城键，会显示出你安装的ANT版本,如果成功显示，说明你的配置应该是成功了.

本地调试使用ant构建运行Jmeter,并且生成jtl、Html报告；
jmeter默认保存的是.csv格式的文件，所以我们先要设置一下bin/jmeter.properties文件内容，修改jmeter.properties文件 jmeter.save.saveservice.output_format=xml;
将apache-jmeter-2.13\extras\ant-jmeter-1.1.1.jar拷贝到apache-ant-1.9.7\lib目录下；

在\apache-jmeter-2.13\extras目录下打开CMD，运行"ant.bat -file build.xml -Dtest=Test" . 查看\apache-jmeter-2.13\extras目录下是否出现Test.jtl、Test.html文件，若有，则构建成功。注意：Test.jmx是默认存在的Sample脚本文件。
若构建失败，请分析cmd打印的日志消息，定位问题；

build文件推荐设置：

<!-- 这个是推荐build，至于原理，大家可以查看ant-jmeter-1.1.1.jar源码 -->

<?xml version="1.0" encoding="UTF-8"?>

<project name="ant-jmeter-test" default="run" basedir=".">

<tstamp>
<format property="time" pattern="yyyyMMddhhmm" />
</tstamp>
<property name="basedirectory" value="D:\Program Files\apache-jmeter-3.1\extras" />
<!-- 需要改成自己本地的 Jmeter 目录-->
<property name="jmeter.home" value="D:\Program Files\apache-jmeter-3.1" />
<!-- jmeter生成jtl格式的结果报告的路径-->
<property name="jmeter.result.jtl.dir" value="${basedirectory}" />
<!-- jmeter生成html格式的结果报告的路径-->
<property name="jmeter.result.html.dir" value="${basedirectory}" />
<!-- Name of test (without .jmx) -->
<property name="test" value="Test"/>
<!-- 生成的报告的前缀-->
<property name="ReportName" value="TestReport" />
<property name="jmeter.result.jtlName" value="${jmeter.result.jtl.dir}/${test}.jtl" />
<property name="jmeter.result.htmlName" value="${jmeter.result.html.dir}/${test}.html" />

<path id="xslt.classpath">
<fileset dir="${jmeter.home}/lib" includes="xalan*.jar"/>
<fileset dir="${jmeter.home}/lib" includes="serializer*.jar"/>
</path>

<target name="run">
<antcall target="test" />
<antcall target="report" />
</target>

<target name="test">
<taskdef name="jmeter" classname="org.programmerplanet.ant.taskdefs.jmeter.JMeterTask" />

<jmeter jmeterhome="${jmeter.home}" resultlog="${jmeter.result.jtlName}">
<!-- 声明要运行的脚本。"*.jmx"指包含此目录下的所有jmeter脚本-->
<testplans dir="${basedirectory}" includes="${test}.jmx" />
</jmeter>
</target>

<target name="report">
<tstamp> <format property="report.datestamp" pattern="yyyy/MM/dd HH:mm" /></tstamp>
<xslt classpathref="xslt.classpath"
force="true"
in="${jmeter.result.jtlName}"
out="${jmeter.result.htmlName}"
style="${jmeter.home}/extras/jmeter-results-detail-report_21.xsl">
<param name="dateReport" expression="${report.datestamp}"/>
</xslt>
<copy todir="${jmeter.result.html.dir}">
<fileset dir="${jmeter.home}/extras">
<include name="collapse.png" />
<include name="expand.png" />
</fileset>
</copy>
</target>

</project>

安装Jenkins:

本人安装的是jenkins-1.651.1.msi安装版，也可自行选择安装Jenkins其他版本；

双击jenkins.msi启动安装，安装目录选择D:\Progrom Files\Jenkins，然后启动成功。

Jenkins服务默认端口为8080，如与其他服务冲突，可在..\Jenkins\jenkins.xml中修改默认端口，如我这里修改为--httpPort=7033；

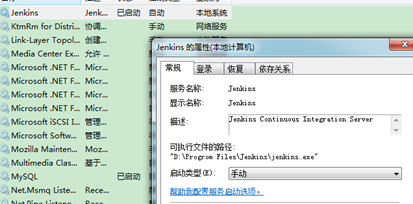

Jenkins服务默认是自动启动的，如果想修改为手动启动，请自行管理->服务，找到Jenkins服务，修改为手动启动即可。



打开Jenkins，首次进入会默认让你选择安装插件（此处如果完全不清楚自己需要什么插件，建议全选）。插件安装完成之后，需要设置登录用户，按照自己喜好设置即可。

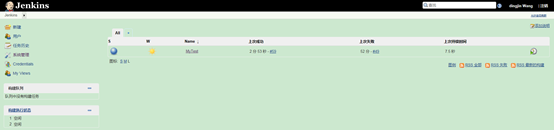

进入Jenkins主页：



系统设置->管理插件->可选插件，搜索Performance plugin(Jmeter报告需要)，安装此插件；



Jenkins设置Ant的环境变量：

系统设置->Global
Tool Configuration，找到ant，新增Ant，输入Ant的Name，安装路径；

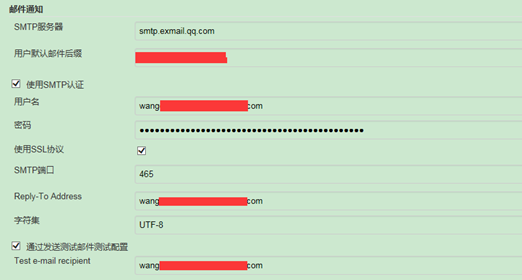

Jenkins设置邮件:

按照如图所示设置即可，本处设置的是QQ企业邮箱的服务，其他邮箱按照类似设置即可。

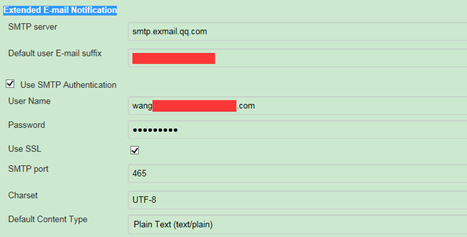

测试邮件发送成功之后，Extended E-mail Notification参照上面的设置即可。（注意：必须配置，否则后期项目构建发送邮件将失败）





配置测试项目

新建测试项目(接口测试) ：
在Jenkins首页左边 点击新建 -> 选择"构建一个自由风格的软件项目"，输入Item名称(中英文不限，建议使用英文) –> 点击OK,进入你新建的测试项目的配置页面；



项目配置步骤1：
a、描述：用于编写该项目的介绍(请忽略);

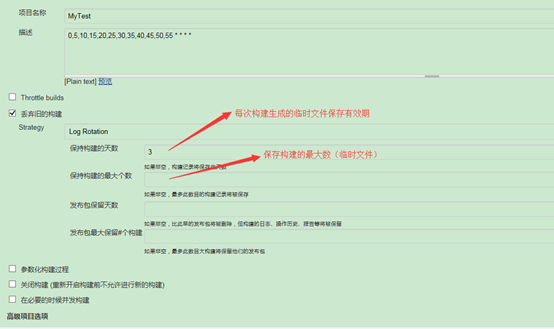

b、丢弃旧的构建：这里勾选上，为了避免多余的构建日志、临时文件占磁盘空间，需要定期的清除过期文件。例如这里选择保存3天之内的构建文件，最大保存N个构建项目的文件；
具体设置如下图所示：



项目配置步骤2：

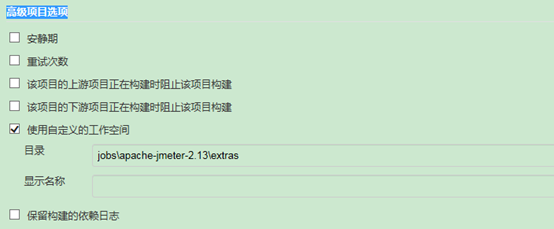

配置工作空间：
点击高级项目选项右侧的高级 -> 勾选使用自定义的工作空间;
目录填写你的Jmeter安装目录\extras即可。说明：比如上面步骤中，大家的jmeter安装目录为D:\Progrom Files\apache-jmeter-2.13，则此处填写D:\Progrom Files\apache-jmeter-2.13\extras;

(说明：设置工作目录主要是ant构建时用到了该目录下的build.xml文件，以及的的jmx脚本文件、jtl文件、html文件存放在此处； 准确的来说，此工作目录与jmeter没有任何关系，只是初学为了避免干扰，这里直接将工作空间与jmeter直接联系在了一起。)



项目配置步骤3：

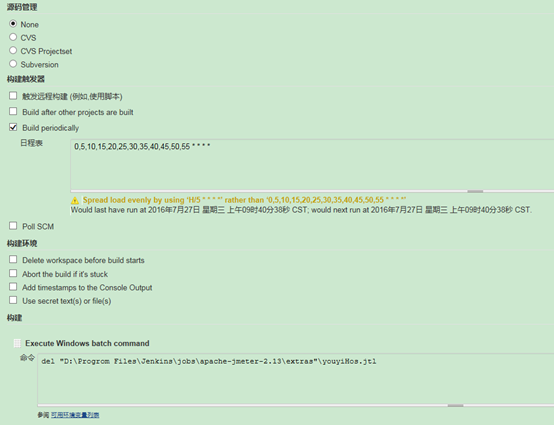

源码管理，这里不涉及，选择none;

构建触发器：选择此项目构建的触发条件，例如本项目的是为了实现接口的定时监控，于是选择Build periodically（定期构建）。
注意：关于定期构建参数的说明："* * * * *"，总共有5个参数，分别代表分(0~59)、时(0~23)、天(1~31)、月(1~12)、周(0~7,0和7表示星期天)；

构建 -> 增加构建操作 -> Execute Windows batch command ；
此处编写删除jtl文件的命令(因为Jmeter运行jmx脚本文件，生成jtl报告文件。如果存在同名的jtl文件，并不会覆盖，而是追加，所以每次构建运行jmeter脚本文件之前需要删除jtl文件)：

del "D:\Progrom Files\Jenkins\jobs\apache-jmeter-2.13\extras"\***.jtl





项目配置步骤4：

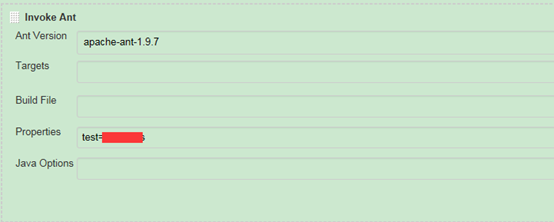

Invoke Ant配置

Ant Version 选择之前在jenkins设置的ant；

Properties 填写test=***，此处***为你的jmeter 文件名字(不带.jmx)。
说明：此处test=***的原因，可以查看工作目录extras下的build.xml文件中有这样的一段代码：<property name="test" value="Test"/>，test变量的默认值是Test,我们Properties就是为了给build.xml文件的变量重新赋值的。建议自行了解build.xml文件的结构；



项目配置步骤5:

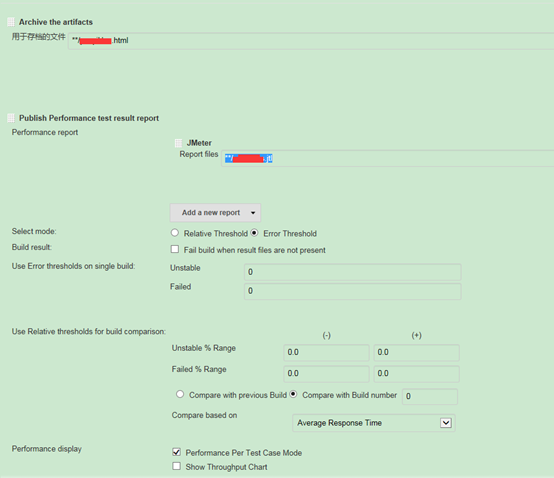

新增构建后操作Archive the artifacts，add a New report(JMeter)，
填写用于存档的文件"**/+++.html"，这里+++与你的jmx文件名一致；
填写Report files: **/---.jtl，这里---与你的jmx文件名一致；




新增构建后操作E-mail Notification



新增构建后操作Editable Email Notification，如图



然后选择 -> Advanced Settings... ，出现Triggers，这里我们可以根据需要增加Triggers。例如本人增加了Failure – Still(持续失败)的情况下邮件报警；
Recipient List ：收件人的邮箱，用";"间隔
SubJect：邮件标题
Content: 邮件内容，可以按照HTML格式编写。
如图所示




到这里整套环境就搭建完成了，可以自行构建测试是否达到预期；
