利用powerdesigner反向数据库结构,生成ER图
2016-07-21 11:31
357 查看
利用powerdesigner反向数据库结构,生成ER图

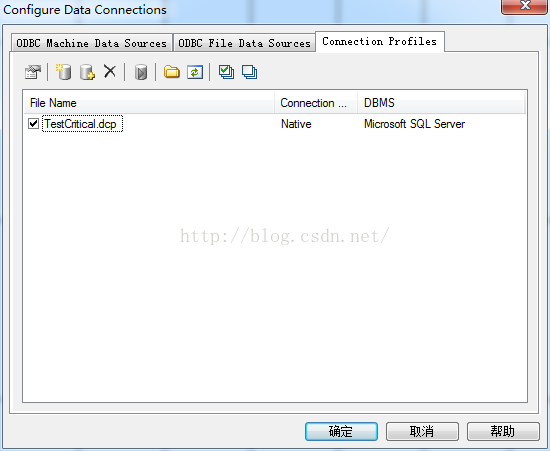

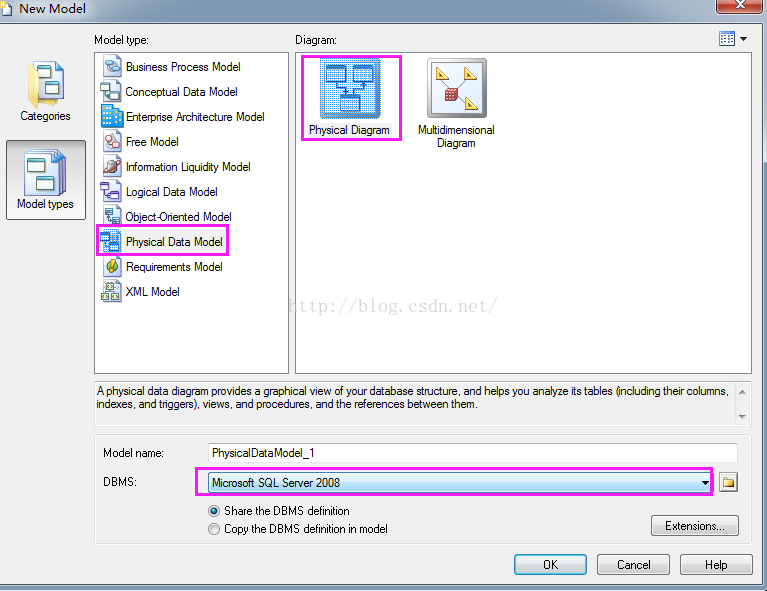

(1)首先新建一个“PhysicalDataModel”类型的文件,然后点击“Database”->"Configure Connections",弹出窗口“Configure Data Connections”, 并选择"Connection
Profiles"如下图所示:
(2)点击

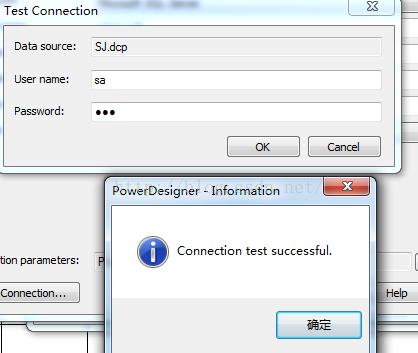

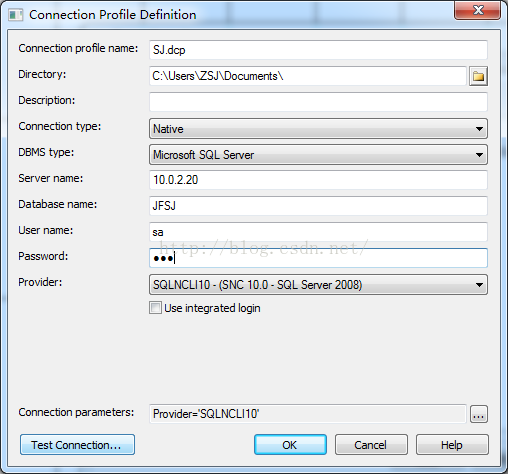

进行新建一个Sqlserver连接,并填写相关信息,出现如下窗口:

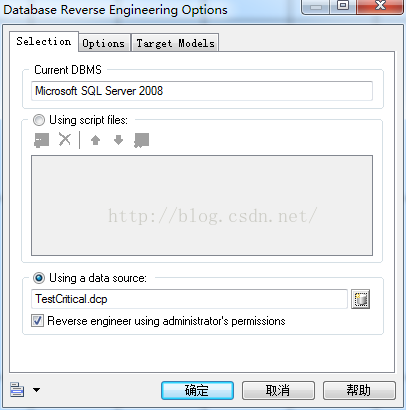

连接成功后,点击“Database”->"Update Model from Database(快捷键为:CTRL_R)",弹出窗口“Database
Reverse Engineering Options”,如下图所示:

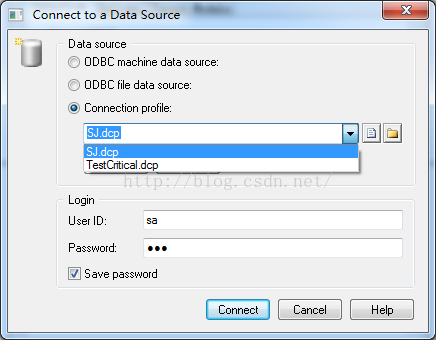

点击
进行连接的一些配置,如下图所示:

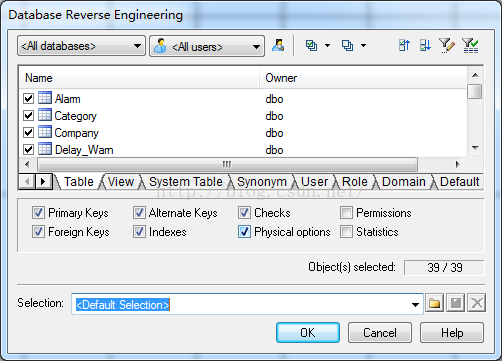

完成配置后,弹出如下窗口:
选择需要进行反向工程的数据库或数据库中的某些表,然后点击“OK”即可完成数据库的反向工程操作。(注意:默认是所有数据库全部选中的,所以在进行选择需要进行反向工程的数据库之前,先点击
使得数据库全部未选中。)
到目前为止,powerdesigner的反向工程的连接环境全部配置完成,此时只需选中需要进行反向工程的数据库或表,点击“OK”便可导出数据的PhysicalDataModel图
(1)首先新建一个“PhysicalDataModel”类型的文件,然后点击“Database”->"Configure Connections",弹出窗口“Configure Data Connections”, 并选择"Connection
Profiles"如下图所示:
(2)点击
进行新建一个Sqlserver连接,并填写相关信息,出现如下窗口:
连接成功后,点击“Database”->"Update Model from Database(快捷键为:CTRL_R)",弹出窗口“Database
Reverse Engineering Options”,如下图所示:
点击
进行连接的一些配置,如下图所示:
完成配置后,弹出如下窗口:
选择需要进行反向工程的数据库或数据库中的某些表,然后点击“OK”即可完成数据库的反向工程操作。(注意:默认是所有数据库全部选中的,所以在进行选择需要进行反向工程的数据库之前,先点击
使得数据库全部未选中。)
到目前为止,powerdesigner的反向工程的连接环境全部配置完成,此时只需选中需要进行反向工程的数据库或表,点击“OK”便可导出数据的PhysicalDataModel图
