安卓 .9.png图片写聊天对话框的 详细教程

  最近在学Android 学的不好 然后看到了用.9.png写对话框的哪里，但是书上写的太简单 感觉做出来和书上的不一样 然后就去各种百度 感觉网上关于这个东西的资料都是粘贴复制而且并没有解决问题
然后自己瞎搞居然搞出来了

1    .9.png格式

    用sdk\tools\draw9patch.bat 程序运行



      出现的这个窗口






点file选择 open 然后选择自己的图片路径

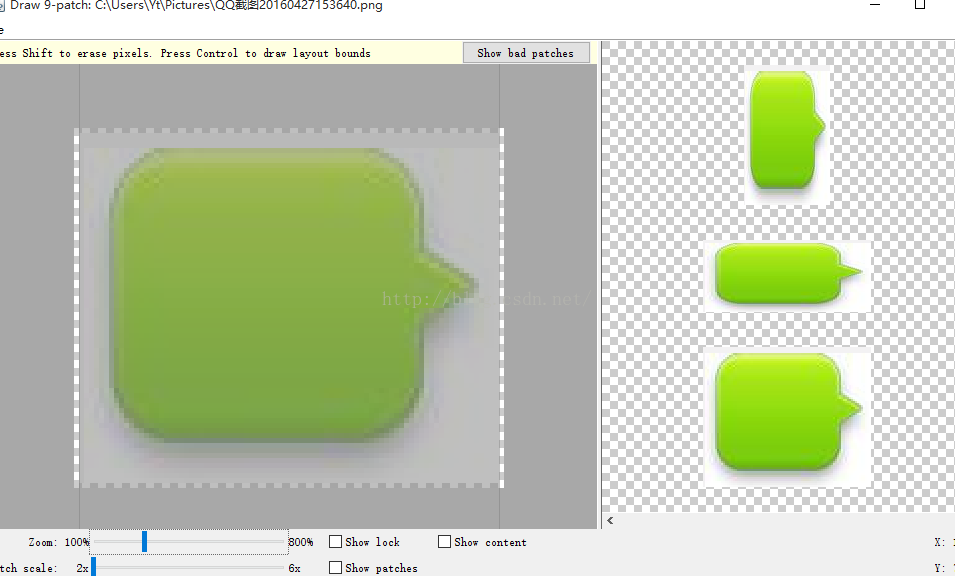

然后开始编辑   在灰色的背景下的图片是我们可编辑的图片    在这个图片上我们可以在图片的边界上画 线



这个线    分为2组  （1）最左边的线  最上面的线  /////表示这个线的部位为要拉伸的部分

                              （2）最右边的线  最下面的线  /////表示这个线的部位为内容存在的部分





然后点file 选择 save 这样就生成了.9.png格式的图片了

但是但是

这个图片上是有黑线的  好难看啊



这个时候需要下个工具  xUltimate-d9pc（百度去下载）  把这个有黑线的图片放在xUltimate-d9pc根目录下的example1\res\drawable-hdpi文件夹下





然后运行xUltimate-d9pc.exe(xUltimate-d9pc程序根目录下)

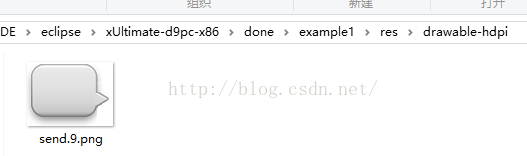

会生成上面的done文件夹 我们的无码图片就在里面了 一路点进去



这时候把这个图片放入自己的项目 （不需要重命名去掉那个.9）  引用文件的时候用 @drawable/send



然后运行程序 即可  用这个图片就可以搞出仿微信的UI哦
