Android 高仿华为手机Tab页滑动导航效果

首先带大家看一下实现效果，用了两种实现方式:

1.基于LinearLayout实现，导航栏不可响应手指滑动

2.基于HorizontalScrollView实现，导航栏可响应手指滑动

实现方式虽然不一样，但是使用的是一样的，因为我接口封装的一模一样，下面看实现效果。

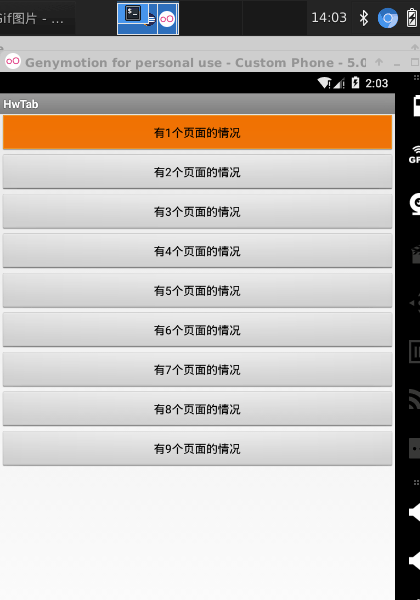

基于LinearLayout的实现：



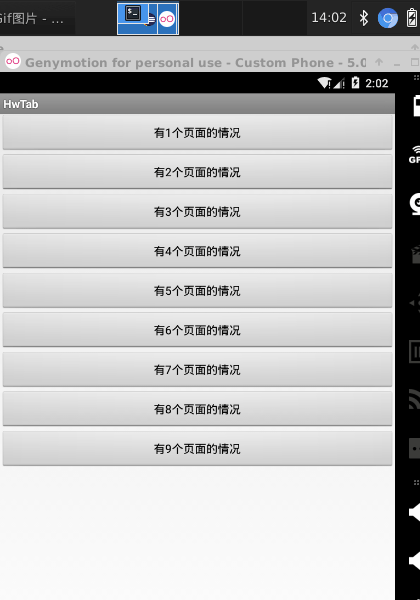

基于HorizontalScrollView的实现:



两者效果一样，区别就在于导航条可否随用户操作滑动。

下面只说明LinearLayout实现，HorizontalScrollView仅仅是套了一层LinearLayout，因为它只允许套一个子控件。

需求开发点：

1.自定义控件的编写（通用方法：构造函数、init()、onMeasure、onLayout、onDraw、dispatchDraw）

2.白色圆点的偏移量的计算

3.当Tab页超过５个的时候，白点和LinearLayout内容的组合滑动，达到白点不动，而文字移动的效果。

实现这三点，这个控件就算完事，当然一些细节方面的，可以根据自己的需求去调优。

1.自定义控件的编写

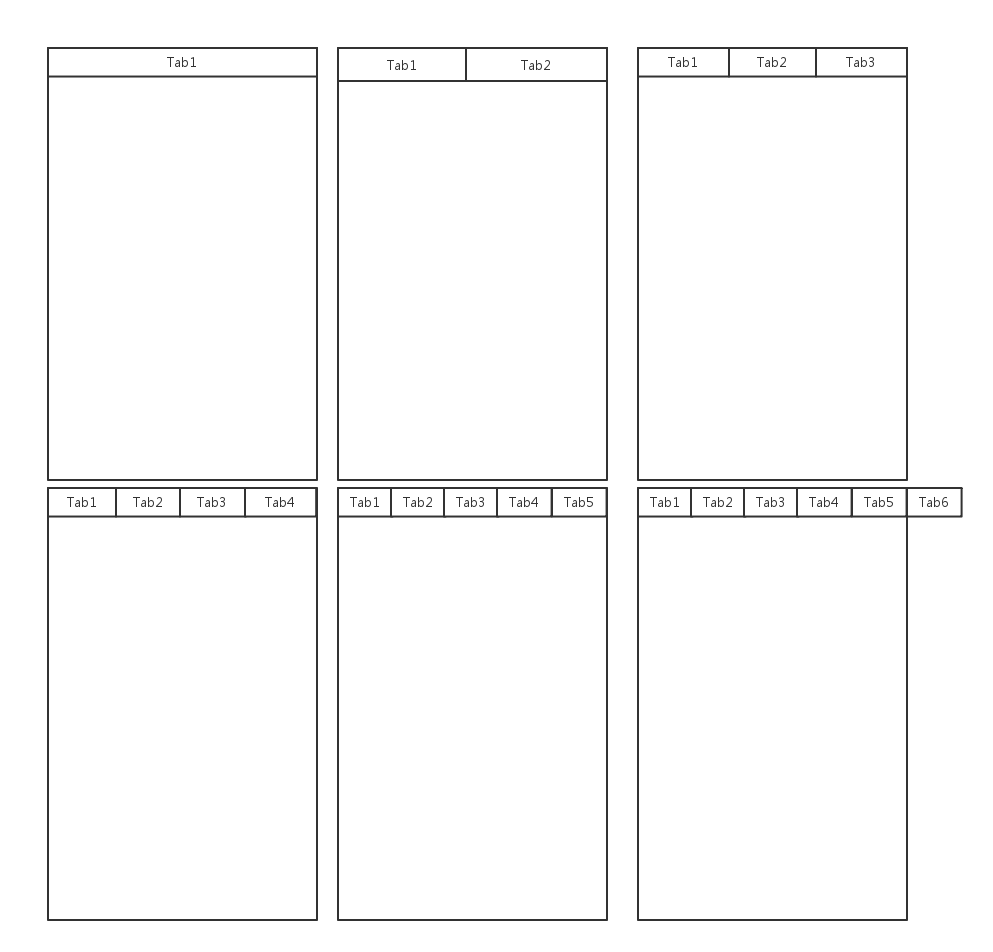

１) 这里主要是onMeasure方法的复写，不能用默认的onMeasure，需要我们根据Tab的数量去计算，下图是１－６个Tab的measure结果



这个就是根据Tab的数量平分屏幕的宽，当数量超过５个的时候，为了保持效果，只显示５个，超出的内容将其追加到屏幕外面，屏幕是有界的，视图是无界的，你可以无限往右边添加，只要内存能容下，可以用个for循环无限添加看看发生什么。

2) 复写dispatchDraw方法，这里dispatchDraw方法的作用就是画一个白色的圆点。

白色圆点的偏移量的计算

这个得靠ViewPager的OnPageChangeListener，通过它onPageScrolled的回调去计算，计算好了调用invalidate()去重绘。

当Tab页超过５个的时候，白点和LinearLayout内容的组合滑动，达到白点不动，而文字移动的效果。

当滑动到第５个Tab，如果只是白色圆点移动就会移动到屏幕外面去，这个时候也需要让LinearLayout内容联动，通过scrollTo方法，往与白点相反的方向移动内容，使其和白点的移动达到平衡，这样白点不动，上面的标题内容移动。

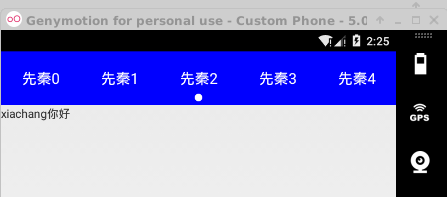

下面分析，写该控件需要的一些变量，先看截图:



1.需要白点是吧，我们用画笔画，所以Paint需要

2.白点画多大？所以需要一个白点的半径变量radius

3.白点的偏移量，我们定义一个变量mOffset，根据ViewPager的滑动动态计算

4.上面还有一排文字，用TextView实现，这个TextView是根据Tab的数量动态添加的，数量不可控，我这里并没有定义成变量。但是文字内容对应的是一个Fragment的标题，也就是说标题和Fragment是一一对应的关系。ＯＫ用Map。

/**
* 存放Tab的集合 Key:导航栏的标题 Fragment:导航页
*/
private Map<String, Fragment> mTabs;

TextView就是根据mTabs的数量动态添加的。

5.我们怎么去计算滑动偏移量呢？这个得靠ViewPager的OnPageChangeListener，通过它onPageScrolled的回调去计算mOffset，就是通过这种计算圆点的偏移，这里我持有了一个ViewPager的引用，所以有变量mViewPager，其实要不要关系不大.

6.屏幕最大可显示的Tab数量MAX_VISIBLE_TAB_COUNTS，总不能有100个你就显示100个吧.

7.实际屏幕上可显示的Tab数量mRealVisibleTabCounts

8.屏幕宽度mScreenWidth辅助onMeasure计算的

下面是实现代码：

package com.csm.hwtab;

import java.util.ArrayList;
import java.util.LinkedHashMap;
import java.util.List;
import java.util.Map;

import android.annotation.SuppressLint;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Cap;
import android.graphics.Paint.Style;
import android.support.v4.app.Fragment;
import android.support.v4.view.ViewPager;
import android.support.v4.view.ViewPager.OnPageChangeListener;
import android.util.AttributeSet;
import android.util.DisplayMetrics;
import android.util.TypedValue;
import android.view.Gravity;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.LinearLayout;
import android.widget.TextView;

/**
* @author Rander.C
*/
@SuppressLint("NewApi")
public class TabLinearLayout extends LinearLayout implements OnClickListener, OnPageChangeListener {
/**
* 最大可显示的Tab数，可写成自定义属性在xml里面配置
*/
private static final int MAX_VISIBLE_TAB_COUNTS = 5;
/**
* 实际可见的Tab数，比如有8个Tab,超过8个，为了保证效果，最多显示5个
* 此时mRealVisibleTabCounts为5
* 如果只有3个tab小于5个，则mRealVisibleTabCounts为3
* 并根据这个去计算每个tab的宽度，屏幕宽度除以mRealVisibleTabCounts嘛
*/
private int mRealVisibleTabCounts;
/**
* 小圆点滑动偏移量
*/
private float mOffset;

/**
* 绘制小圆点画笔
*/
private Paint mPaint;

/**
* 小圆点半径
*/
private int mCircleRadius;
/**
* 屏幕宽度
*/
private int mScreenWidth;

/**
* 存放Tab的集合 Key:导航栏的标题 Fragment:导航页
*/
private Map<String, Fragment> mTabs;
/**
* View中有getContext()方法，用变量就会
* 多一个Context引用,会增加一丁点虚拟机的负担吗？
* 如果不用变量，但是每次都使用getContext()，是不是都要多一层
* 调用栈，这个怎么权衡，求答案，还是我想多了？
*/
private Context mContext;

private ViewPager mViewPager;

public TabLinearLayout(Context context, AttributeSet attrs) {
this(context, attrs, -1);
}

public TabLinearLayout(Context context) {
this(context, null);
}

public TabLinearLayout(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
init();
}

private void init() {
mContext = getContext();
setOrientation(HORIZONTAL);
mPaint = new Paint();
mPaint.setAntiAlias(true);
mPaint.setDither(true);
mPaint.setStyle(Style.FILL);
mPaint.setColor(Color.WHITE);
mPaint.setStrokeCap(Cap.ROUND);

DisplayMetrics metrics = getResources().getDisplayMetrics();
mScreenWidth = metrics.widthPixels;
mCircleRadius = (int) getResources().getDimension(R.dimen.radius);
}

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);

int tabCount = getChildCount();

if (tabCount == 0) {
return;
}
/** 不管默认测量结果怎么样，我们都要重新给其宽度赋值*/
mRealVisibleTabCounts = MAX_VISIBLE_TAB_COUNTS < tabCount ? MAX_VISIBLE_TAB_COUNTS : tabCount;
// 为每一个子view重新分配mScreenWidth / mRealVisibleTabCounts大小的宽度
int averageWidth = mScreenWidth / mRealVisibleTabCounts;
for (int i = 0; i < tabCount; i++) {
View view = getChildAt(i);
LinearLayout.LayoutParams params = (android.widget.LinearLayout.LayoutParams) view.getLayoutParams();
params.weight = 0;
params.width = averageWidth;
view.setLayoutParams(params);
}
}
/**
* 获得Tabs列表
* @return
*/
public List<Fragment> getTabs() {
return new ArrayList(mTabs.values());
}
/**
* 添加一个Tab项,添加一个tab的时候同时给
* 该视图添加一个TextView
* @param title
* @param tab
*/
public void addTab(String title, Fragment tab) {
if (mTabs == null) {
mTabs = new LinkedHashMap<>();
}
mTabs.put(title, tab);
addView(createTabItem(title, mTabs.size() - 1));
}
/**
* 设置ViewPager
* 同时给其设置OnPageChangeListener监听器。
* @param viewPager
*/
public void setViewPager(ViewPager viewPager) {
mViewPager = viewPager;
mViewPager.setOnPageChangeListener(this);
}

/**
* 创建一个Tab视图
* @param title　Fragment对应的标题
* @param index　该Fragment对应的索引下标
* @return 已经构造好的tab视图
*/
private View createTabItem(String title, int index) {
TextView tv_title = new TextView(mContext);
tv_title.setText(title);
tv_title.setTag(index);
tv_title.setGravity(Gravity.CENTER);
tv_title.setTextColor(Color.WHITE);
tv_title.setTextSize(TypedValue.COMPLEX_UNIT_SP, 18);
tv_title.setOnClickListener(this);
return tv_title;
}

@Override
public void onClick(View v) {
int tabIndex = (Integer) v.getTag();
if (onTabOperatorListener != null) {
onTabOperatorListener.onTabClick(tabIndex);
}
mViewPager.setCurrentItem(tabIndex);
}

@Override
public void onPageScrollStateChanged(int state) {
if (null != onTabOperatorListener) {
onTabOperatorListener.onPageScrollStateChanged(state);
}
}

@Override
public void onPageScrolled(int sourcePosition, float positionOffset, int positionOffsetPixels) {
mRealVisibleTabCounts = MAX_VISIBLE_TAB_COUNTS < getChildCount() ? MAX_VISIBLE_TAB_COUNTS : getChildCount();
int tabWidth = getWidth() / mRealVisibleTabCounts;
// 计算小圆点的偏移量，这个可以画图理解
mOffset = (int) (tabWidth / 2 + sourcePosition * tabWidth + positionOffset * tabWidth );

// 如果滚动到最后一个，则同时要向左滚动tab内容，这种情况是：原点在向右移动，同时整体又向做滑动，两个滑动相互抵消，相当于原点没有移动
if (getChildCount() > mRealVisibleTabCounts && positionOffset > 0
&& sourcePosition >= mRealVisibleTabCounts - 1) {
scrollTo((int) ((sourcePosition + 1 - mRealVisibleTabCounts) * tabWidth + tabWidth * positionOffset), 0);
}
invalidate();

if (null != onTabOperatorListener) {
onTabOperatorListener.onTabScrolled(sourcePosition, positionOffset, positionOffsetPixels);
}
}

@Override
public void onPageSelected(int index) {
if (null != onTabOperatorListener) {
onTabOperatorListener.onTabSelected(index);
}
/**
* 这里不要多想，只是为了保证选中的tab为第一个时，让布局重置到原点
*/
if(index == 0)
{
scrollTo(0, 0);
}
}

/**
* Tab操作相关的监听器
* @author rander
*/
public interface OnTabOperatorListener {
void onTabClick(int tabIndex);
void onTabSelected(int tabIndex);
void onTabScrolled(int sourcePosition, float positionOffset, int positionOffsetPixels);
void onPageScrollStateChanged(int state);
}

public OnTabOperatorListener onTabOperatorListener;

public void setOnTabItemClickListener(OnTabOperatorListener onTabOperatorListener) {
this.onTabOperatorListener = onTabOperatorListener;
}

@Override
protected void dispatchDraw(Canvas canvas) {
super.dispatchDraw(canvas);
//如果只有一个Tab则，不绘制圆点
if (getChildCount() <= 1) {
return;
}
//根据mOffset绘制偏移量
canvas.drawCircle(mOffset, getHeight() - mCircleRadius * 2, mCircleRadius, mPaint);
}

}

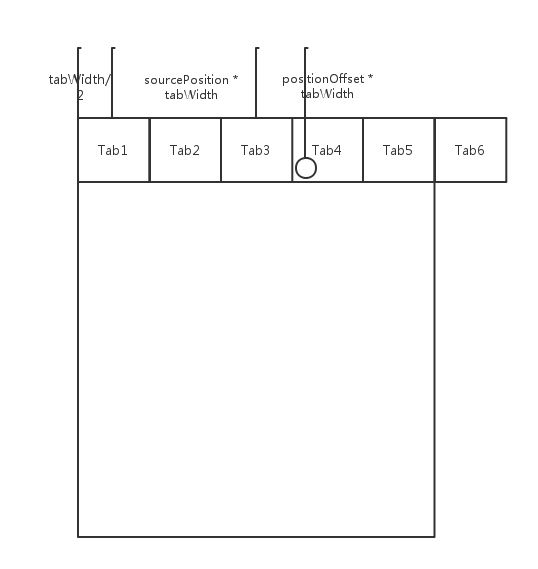

关于偏移量的计算画图理解:

偏移量计算的表达式：

mOffset = (int) (tabWidth / 2 + sourcePosition * tabWidth + positionOffset * tabWidth );

图解:



第一个竖线和第二个竖线:tabWidth / 2

第二个竖线和第三个竖线:sourcePosition * tabWidth

第三个竖线和第四个竖线:positionOffset * tabWidth

一相加就是偏移量了,这个要找到sourcePosition和positionOffset的规律就好计算偏移量了，scrollTo的偏移量也可以参照这个理解。

接下来就是使用了.求Linux下的好的画图工具

书写布局tab.xml：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical" >

<com.csm.hwtab.TabLinearLayout
android:id="@+id/tab"
android:layout_width="match_parent"
android:layout_height="65dp"
android:background="#0000ff"
android:gravity="center_vertical"
android:orientation="vertical" >
</com.csm.hwtab.TabLinearLayout>

<android.support.v4.view.ViewPager
android:id="@+id/view_pager"
android:layout_width="match_parent"
android:layout_height="0dp"
android:layout_weight="1" />

</LinearLayout>

在Activity中使用：

package com.csm.hwtab;

import com.csm.hwtab.adapter.MyFragmentPagerAdapter;
import com.csm.hwtab.fragment.OneFragment;

import android.os.Bundle;
import android.support.v4.app.FragmentActivity;
import android.support.v4.view.ViewPager;
import android.view.Window;

public class TestActivity extends FragmentActivity{
private ViewPager mViewPager;
private TabLinearLayout mTabview;

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
requestWindowFeature(Window.FEATURE_NO_TITLE);
setContentView(R.layout.tab);
initTabsView();
}

private void initTabsView() {
mViewPager = (ViewPager) findViewById(R.id.view_pager);
mTabview = (TabLinearLayout)findViewById(R.id.tab);
mTabview.addTab("先秦0", new OneFragment());
mTabview.addTab("先秦1", new OneFragment());
mTabview.addTab("先秦2", new OneFragment());
mTabview.addTab("先秦3", new OneFragment());
mTabview.addTab("先秦4", new OneFragment());
mTabview.addTab("先秦5", new OneFragment());
mTabview.addTab("先秦6", new OneFragment());
mViewPager.setAdapter(new MyFragmentPagerAdapter(getSupportFragmentManager(), mTabview.getTabs()));
mTabview.setViewPager(mViewPager);
mViewPager.setCurrentItem(0);
}
}

效果就如同上面的效果一样了。

源码下载

github:https://github.com/shuangmin/HwTab
