Crank Storyboard Suite入门(一)
2016-03-22 10:41
1546 查看
Crank Storyboard Suite是一个十分容易学习的用来设计嵌入式界面的软件,软件可以导出为Android上可执行的apk文件。下面从最简单的例子开始,建立一个如下所示的界面,上面的图标有按下的效果。
![](https://img-blog.csdn.net/20160322104620986?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
按下后的效果
![](https://img-blog.csdn.net/20160322104700292?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
1)选择File->New->StoryboardApplication新建一个工程。
![](https://img-blog.csdn.net/20160322104718752?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
2. 在工程里里的images文件夹里导入所需要的图片。

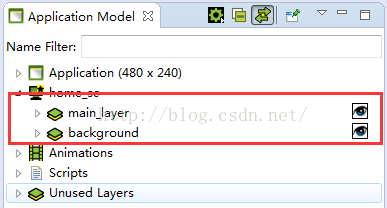

3. 新建两个Layer,这里分别为main_layer和background,main_layer主要为界面上的控件,background为该layer的背景图。
注:background需要在main_layer的下方,否则背景图片会把main_layer的元素遮挡。
![](https://img-blog.csdn.net/20160322104840810?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

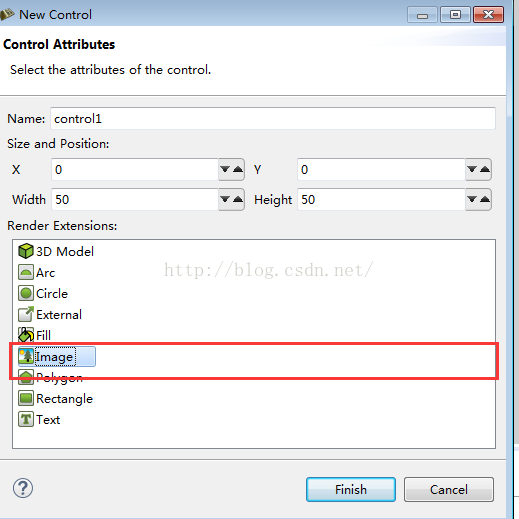

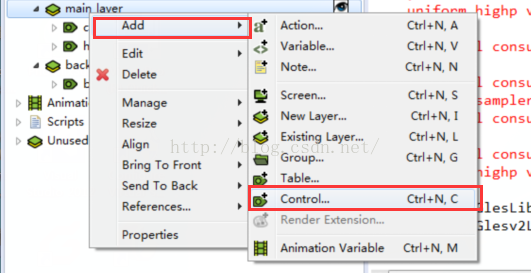

4. 在main_layer里面加入control,我们这里是用的图片作为控件,选择image,点击finish,即可出现已经导入到images文件夹下的图片,选择相应图片,点击OK,同样的方法在background里面导入背景图片。
![](https://img-blog.csdn.net/20160322104912987?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160322105037191?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160322105053925?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

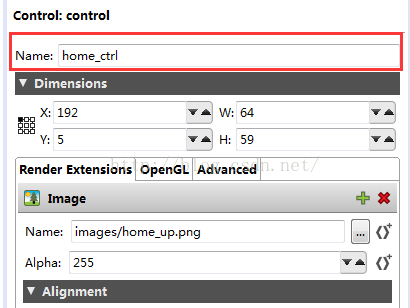

5. 此时,界面已经布局结束。在右侧可以编辑改变空间的名称和位置、大小等。或者直接在界面上可以根据需要拖拽每个元素的位置。
![](https://img-blog.csdn.net/20160322105125785?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

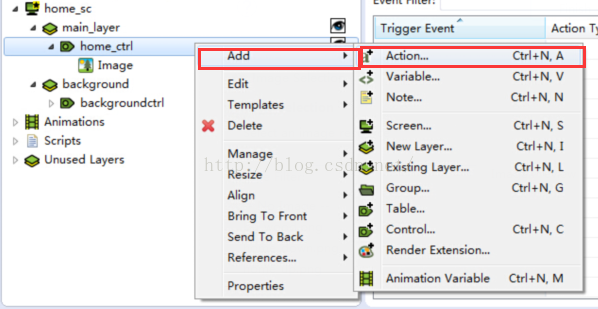

6. 选中需要加入点击事件的控件,右键选择Add->Action
![](https://img-blog.csdn.net/20160322105144597?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

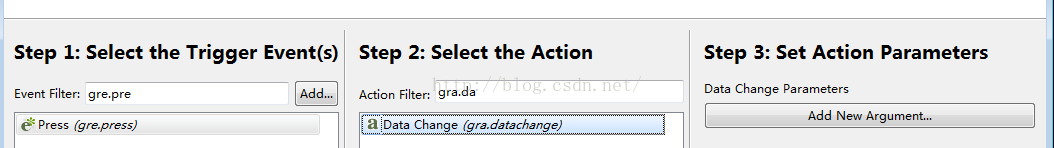

7. 我们这里需要对按下去的事件进行响应,所以在弹出的对话框里选择Event filter: Press(gre.press), Action Filter: Data Change.
![](https://img-blog.csdn.net/20160322105156485?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

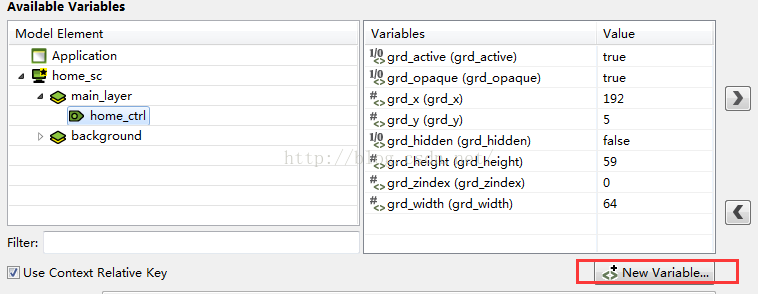

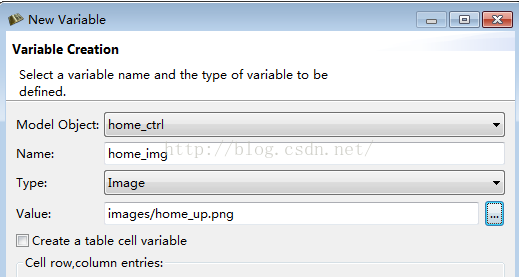

8. 点击Add New Argument,为需要添加按键相应的空间添加一个变量,导入。点击Finish。
![](https://img-blog.csdn.net/20160322105239893?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160322105321989?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

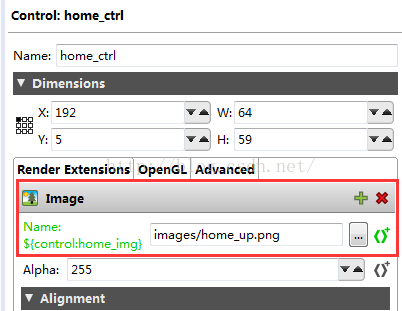

注:需要将control和新建的变量关联。点击<>+ 那个按钮选择新建的变量即可
![](https://img-blog.csdn.net/20160322105348567?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
此时,即可在Actions里面看到新添加的按下去的响应事件。
![](https://img-blog.csdn.net/20160322105432380?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

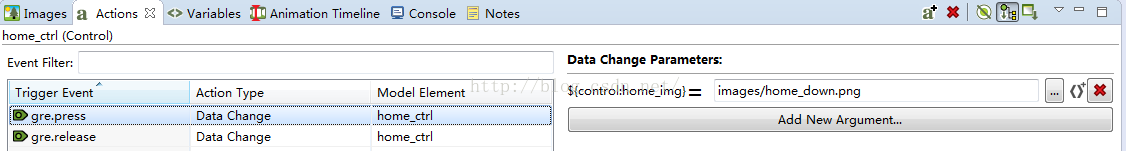

同样的方法加入用户松开按钮时的release响应。可以在Data change Parameters里选择不同的操作需要对应的图片。
![](https://img-blog.csdn.net/20160322105446957?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
9. 点击simulate StoryboardProject即可看到效果。
按下后的效果
1)选择File->New->StoryboardApplication新建一个工程。
2. 在工程里里的images文件夹里导入所需要的图片。
3. 新建两个Layer,这里分别为main_layer和background,main_layer主要为界面上的控件,background为该layer的背景图。
注:background需要在main_layer的下方,否则背景图片会把main_layer的元素遮挡。
4. 在main_layer里面加入control,我们这里是用的图片作为控件,选择image,点击finish,即可出现已经导入到images文件夹下的图片,选择相应图片,点击OK,同样的方法在background里面导入背景图片。
5. 此时,界面已经布局结束。在右侧可以编辑改变空间的名称和位置、大小等。或者直接在界面上可以根据需要拖拽每个元素的位置。
6. 选中需要加入点击事件的控件,右键选择Add->Action
7. 我们这里需要对按下去的事件进行响应,所以在弹出的对话框里选择Event filter: Press(gre.press), Action Filter: Data Change.
8. 点击Add New Argument,为需要添加按键相应的空间添加一个变量,导入。点击Finish。
注:需要将control和新建的变量关联。点击<>+ 那个按钮选择新建的变量即可
此时,即可在Actions里面看到新添加的按下去的响应事件。
同样的方法加入用户松开按钮时的release响应。可以在Data change Parameters里选择不同的操作需要对应的图片。
9. 点击simulate StoryboardProject即可看到效果。
