iOS学习笔记(1)-iPhone分辨率

终于决定开始学习ios开发了，很久之前有过一次ios开发培训，但是做完作业就落下了，一直没有再捡起。想到如今ios开发如火如荼，再不学习真的要掉队了，希望能督促自己在2个月内完成ios开发的基础学习以及写出一个demo。这是第一篇，先总结下iphone的分辨率以及图像基础知识，由于对图形图像的一些概念并不太熟，错误在所难免，请大虾指正。

本文简书地址http://www.jianshu.com/p/8b95632b61a5

1 Points/DPI & Pixels/PPI

在谈到iPhone的分辨率之前，先要说说ios开发里面Points和Pixels的概念。在ios开发中，一个控件的坐标尺寸都是用逻辑点Points来表示，Points是抽象单元，仅仅只是在坐标空间起作用。我们实际看到的控件都是像素点Pixels。DPI(dot per inch)是每英寸（1英寸=2.54厘米）的逻辑点的个数，比如iPhone5的逻辑分辨率

320x568

，DPI为163。为PPI(pixel per inch)则是每英寸的像素点的个数，比如iPhone5的物理分辨率为

640x1136

，PPI为326，iPhone6 Plus的物理分辨率为

1080 x 1092

，PPI为401。个人理解的一点是，显示内容多少跟DPI相关，也就是我们在代码里面设定的大小，而显示的精细程度则跟PPI和素材本身的分辨率相关。

如下图所示，ios应用中，首先代码中设定的Points首先会根据一定的

scale factor

缩放因子渲染为像素。比如iPhone4之前的缩放因子都是1，而iPhone4-iPhone6因为提高了分辨率，因此缩放因子增加为2，而iPhone6 Plus分辨率更高，缩放因子为3。对于同样大小的图片，在不同的分辨率显示会有差异，在高分辨率的机器上会变小，为了保证在所有型号机器上看起来图片大小一致，所以需要不同大小的图片，这也是ios开发中的图片资源会有1x，2x以及3x这三种的原因。图后附有xcode代码打印出的Points和Pixels的值，可以验证一下。

####测试代码
UIScreen *mainScreen = [UIScreen mainScreen];
NSLog(@"Screen bounds: %@, Screen resolution: %@, scale: %f, nativeScale: %f",
NSStringFromCGRect(mainScreen.bounds),mainScreen.coordinateSpace,mainScreen.scale,
mainScreen.nativeScale);

####输出
iPhone4s：
Screen bounds: {{0, 0}, {320, 480}}, Screen resolution: <UIScreen: 0x7ba30360; bounds = {{0, 0}, {320, 480}}; mode = <UIScreenMode: 0x7ba30650; size = 640.000000 x 960.000000>>, scale: 2.000000, nativeScale: 2.000000

iPhone5：
Screen bounds: {{0, 0}, {320, 568}}, Screen resolution: <UIScreen: 0x7b932140; bounds = {{0, 0}, {320, 568}}; mode = <UIScreenMode: 0x7b9301b0; size = 640.000000 x 1136.000000>>, scale: 2.000000, nativeScale: 2.000000

iPhone6：
Screen bounds: {{0, 0}, {375, 667}}, Screen resolution: <UIScreen: 0x7fd340c0f6f0; bounds = {{0, 0}, {375, 667}}; mode = <UIScreenMode: 0x7fd340c0fba0; size = 750.000000 x 1334.000000>>, scale: 2.000000, nativeScale: 2.000000

iPhone6 Plus：
Screen bounds: {{0, 0}, {414, 736}}, Screen resolution: <UIScreen: 0x7f924b40b1d0; bounds = {{0, 0}, {414, 736}}; mode = <UIScreenMode: 0x7f924b40b6d0; size = 1242.000000 x 2208.000000>>, scale: 3.000000, nativeScale: 3.000000

除了iPhone6 Plus外，经过第一步的根据scale factor进行缩放后的像素就是最终显示的物理像素。由于iPhone6 Plus的屏幕分辨率为

1080 x 1920

, 而上一步缩放得到的分辨率为

1242 × 2208

，因此需要再经过一次向下取样（downsample）的过程，对于一张图片来说，大小变成了之前的

87%(1080/1242=20/23)

左右，之前缩放的23个像素要映射到屏幕的20个像素上。我们在开发的时候，3x的图片的分辨率要调成

1242 x 2208

，由ios去完成向下取样的过程。示例参见http://www.paintcodeapp.com/news/iphone-6-screens-demystified

，而向下取样带来的影响参见这篇文章的分析http://oleb.net/blog/2014/11/iphone-6-plus-screen/。

2 再谈iPhone6 Plus的分辨率设置

第一个疑问是为什么iPhone6 Plus的逻辑分辨率要用414*736呢，如果用360 x 640貌似也OK，放大三倍后正好是1080 x 1920，都可以省去后面那个downsample的步骤了。参考资料2详细分析了iPhone6 Plus的逻辑分辨率这样设置的原因，摘录如下，先看图：



如果逻辑分辨率用

360 x 640

，放大3x后确实正好跟屏幕分辨率一致，省去了doansample的步骤。但是这样带来的问题是6P的逻辑分辨率

360x640

比 iPhone 6的

375x667

还低，6P的大屏幕虽然很精细，但是可显示的实际内容比6P还少，太不科学。打个比方就是：相同字号的情况下，6如果一行显示了25个字，而6P就会只能显示24个字了。

如果逻辑分辨率为

540 x 960

，放大2x就可以跟屏幕分辨率一致，这样也就不用3x的图片了。但是这样带来的问题是6P的逻辑分辨率差不多是6的两倍，确实可以显示更多的内容了，但是UI控件可以显示的实际物理面积变小了，标签栏或导航栏按钮的物理高度只有原来的81.5%(163/200)，点击面积只有原来的66.4%(81.5% x 81.5%)，这样点击就更加困难了。

因此最好的方案应该是图中的iPhone6 Plus(a)了，物理像素

1242 x 2208

，在5.5英寸的屏幕上这个ppi就要达到461了，而苹果最终并没有采用这个方案，而是缩放到了

1080 x 1920

。可能的原因是如果分辨率达到461ppi，则内存消耗增大，电池消耗增大，工艺上可能也有难度。当然如果后续技术提高后，克服了这些困难，则很可能不用

downsample

了。

如果我们不用3x的图片，而是将2x的图片用在6P中，则会出现明显的锯齿或模糊。

3 ios开发中的坐标系

ios开发中坐标系至关重要，直接关系UI控件最终的位置关系。其中有三个属性要重点关注：bounds，center和frame，斯坦福大学的ios开发教程中有很精辟的注解，下面是这几个属性的定义:

@property CGRect bounds; // your view’s internal drawing space’s origin and size
// The bounds property is what you use inside your view’s own implementation.
// It is up to your implementation as to how to interpret the meaning of bounds.origin.

@property CGPoint center; // the center of your view in your superview’s coordinate space

@property CGRect frame; // a rectangle in your superview’s coordinate space which entirely contains your view’s bounds.size

概括起来就是：

坐标系从左上角开始。

坐标系以Points为单元（注意，是逻辑点Points，不是像素Pixels）。最终ios会将UI控件自动适配高分辨率，只要有相应的2x和3x的素材提供。

bounds指的是视图自己的范围区域。

center指的是视图的中心点在superview的坐标系的坐标。

frame则是视图的superview坐标系中包裹了这个UIView的矩形区域。

frame和bounds可能是相同的，但是不一定都相同，如果UIView本身旋转了，则不会相同，具体见后面的图示例。

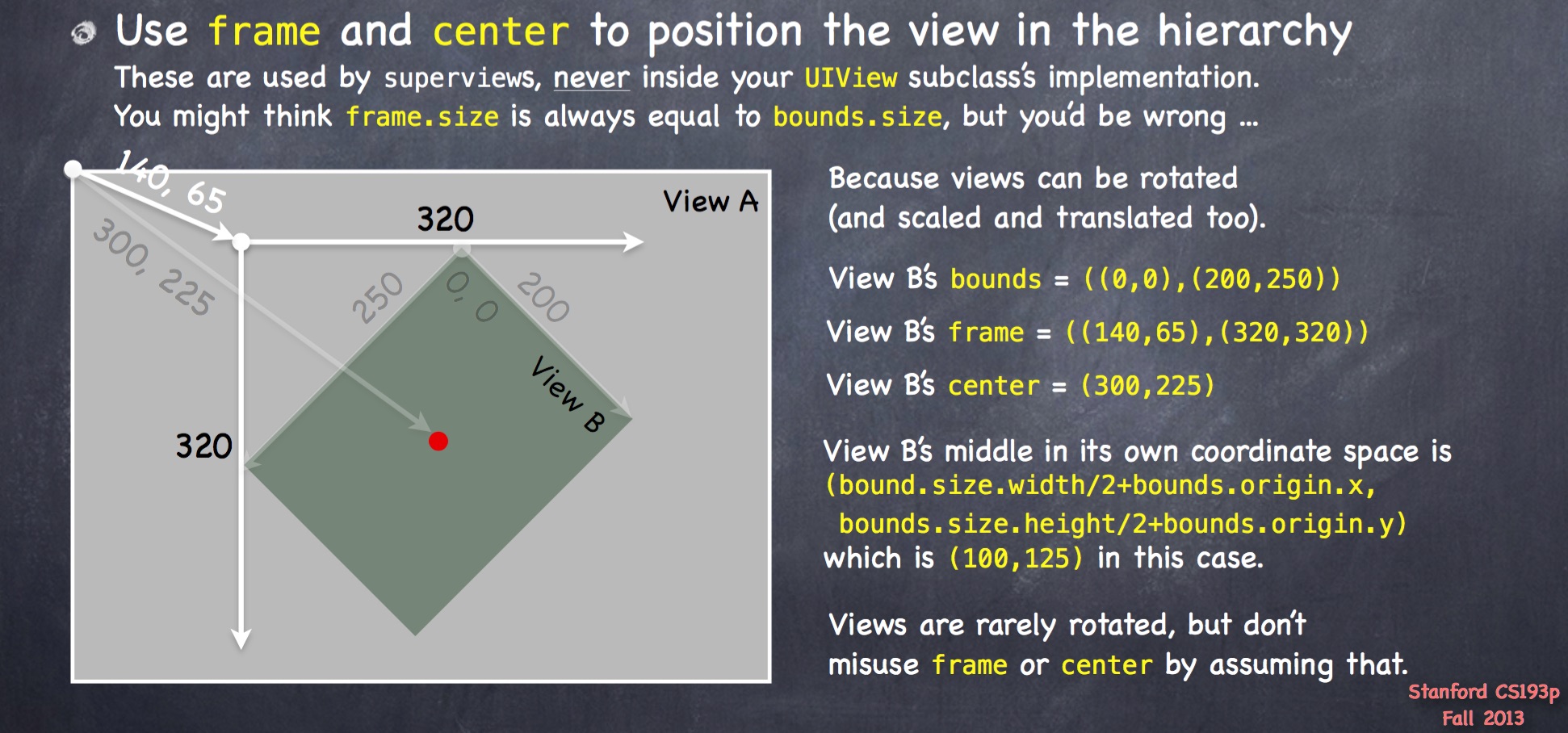

下面这个图详细说明了这几个属性的含义。

简单测试

测试代码如下，在当前UIView中加入一个UILabel，打印这个label的bounds，center以及frame，当然这里没有旋转该UIView。可以看到label的center为{45, 35}，正好是label在superview坐标系中的坐标。而label的bounds是针对自身那个矩形的，所以为{{0,0},{50,30}}。label的frame则是包裹它的矩形在superview坐标系中的坐标，也就是{{20,20},{50, 30}}.

###测试代码###
CGRect labelRect = CGRectMake(20, 20, 50, 30);
UILabel *label = [[UILabel alloc] initWithFrame:labelRect];
label.text = @"Hello!";
[self.view addSubview:label];
NSLog(@"center:%@, bounds:%@, frame:%@", NSStringFromCGPoint(self.view.center), NSStringFromCGRect(self.view.bounds),
NSStringFromCGRect(self.view.frame));
NSLog(@"center:%@, bounds:%@, frame:%@", NSStringFromCGPoint(label.center), NSStringFromCGRect(label.bounds),
NSStringFromCGRect(label.frame));

###输出结果如下（模拟器为iPhone5s）###
2016-01-11 23:19:59.927 resolution[10719:2940751] center:{160, 284}, bounds:{{0, 0}, {320, 568}}, frame:{{0, 0}, {320, 568}}
2016-01-11 23:19:59.927 resolution[10719:2940751] center:{45, 35}, bounds:{{0, 0}, {50, 30}}, frame:{{20, 20}, {50, 30}}

4 参考资料

http://www.paintcodeapp.com/news/ultimate-guide-to-iphone-resolutions

iPhone 6 Plus的逻辑分辨率为什么是414x736？

iPhone屏幕尺寸、分辨率及适配

MIT iOS开发教程
