马良建模学习笔记——楼梯制作一

本博客记录如下楼梯制作步骤：



1.设置单位为毫米



一、画台阶

1.一般楼层高度为2.8米，所以我们画一个长度为2800描摹、分段为15的平面来辅助我们画台阶

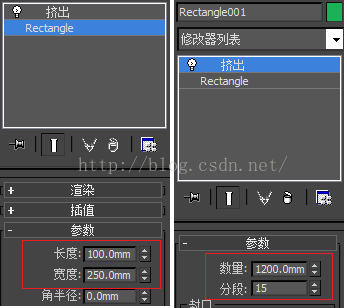

2.画100mm*250mm的长方形，对齐挤出1200mm，分段15



3.按如下图复制出15个台阶



二、画台阶横梁

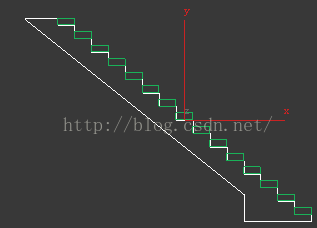

1.根据图片特点画出如下线条



2.将上面所加线条“附加”到一起后，在“样条线”层级，通过“修剪”减去多余线条



修剪后效果：



3.将红色所标注线条，拖动至与最高台阶平行



整体效果如下图：

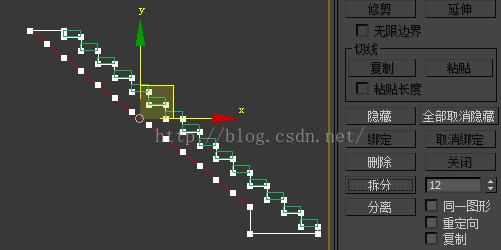

4.在“线段”层级，通过“拆分”为线段加点



5.转换到可编辑多边形，选中所有点，点击“焊接”，将点焊接起来，使线条为一个整体

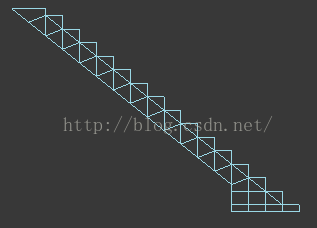

6.按如下图，通过“切割”、“连接”，将点连接起来

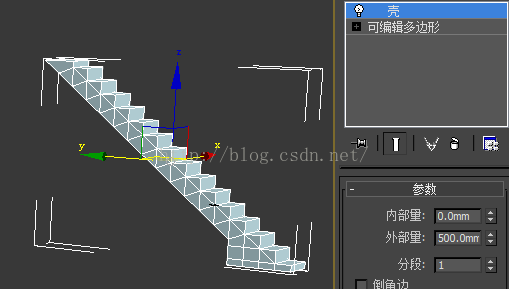

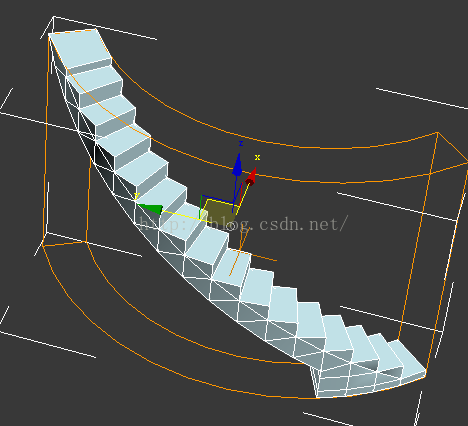

7.添加“壳”修改器，设置外部量为500mm，添加“弯曲”修改器看效果





各个面在”弯曲“下很平滑，删除弯曲，下面开始制作扶手了

三、扶手制作

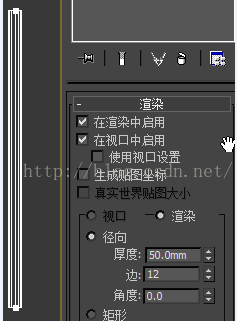

1.画线，设置高度为1100mm，勾选在“在渲染中启用”、“在视口中启用”，设置“径向厚度为50“



2.用同样方法画线，一条高度为1150mm、径向厚度为25mm、一条高度为50mm、径向厚度为90mm，通过对齐方式将这3条线放置成如下图样式



3.按住shift，复制出其他扶梯柱

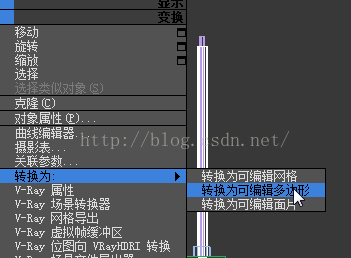

4.将最低的那个扶梯柱径向厚度为50mm的线转换成可编辑多变形

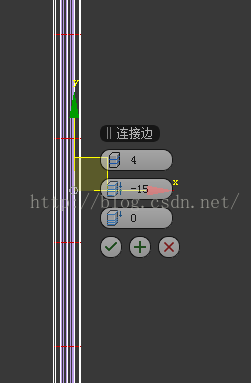

5.在边层级，”连接“边



5.根据楼梯造型，将新创建的边，向上拉到合适位置



6.将最上面的楼梯柱径向厚度为50的线替换成第5步中的线，打开"2.5U捕捉”，已顶点捕捉方式画楼梯柱间的线，同时设置该线条径向厚度为15mm，将该线条转换成可编辑多边形，连接25条边，复制出4条线，如下图





7.画楼梯扶手

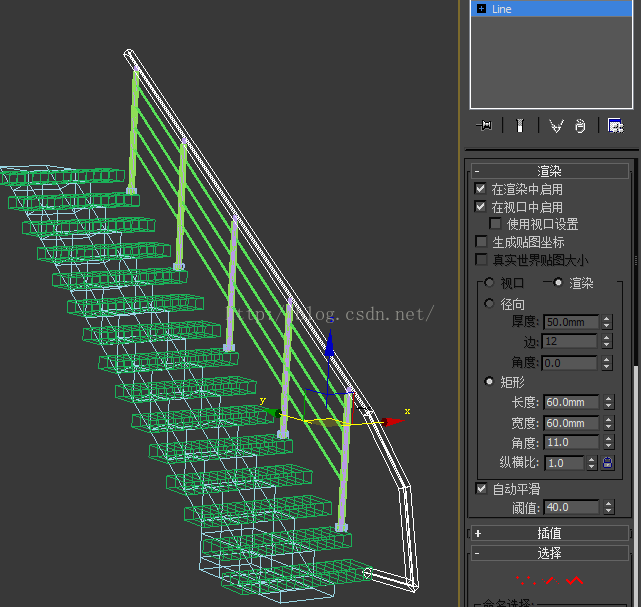

1）根据造型画如下线条，选中“矩形”设置长宽分别为60mm

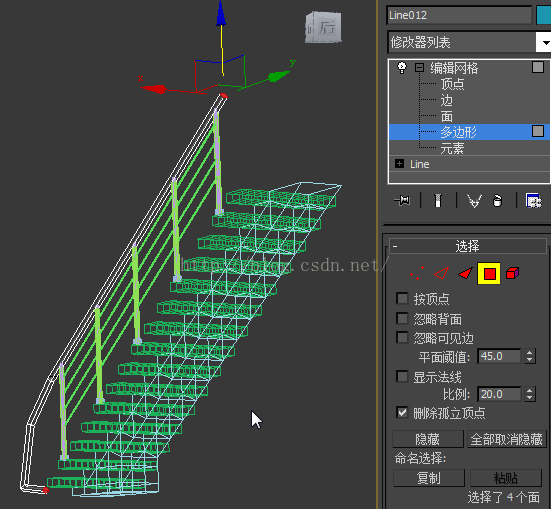

2）添加“编辑网格”，在“多边形”层级，选中如下图红色的多边形后，按“delete”将其删除



3）添加“网络平滑”，如下图

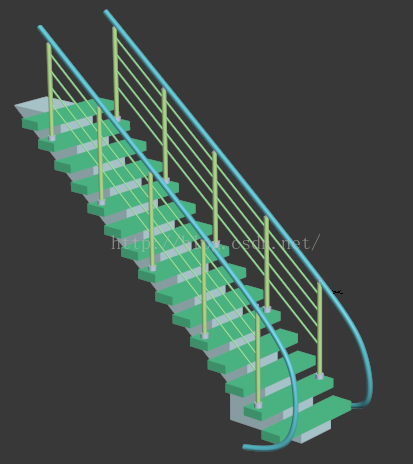

8.将扶手整体复制，完成造型



四、弧体曲度制作

1、选中所有元素，将其成组



2.添加“FFD 3×3×3”修改器，在“设置体积”层级，将中间的点向楼梯定移动

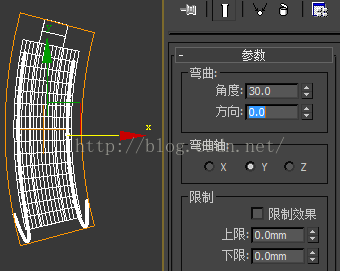

3.添加“弯曲”修改器，添加一个30度的弯曲

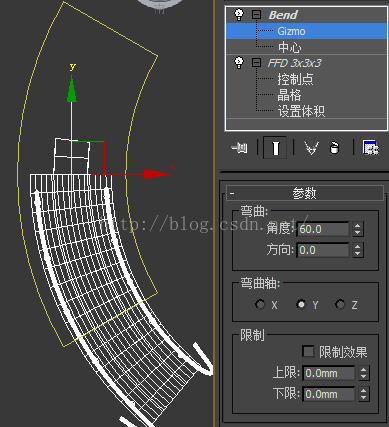

4.在弯曲“Gizmos”，将弯曲中心移动到楼梯最顶端，设置弯曲角度为60



5.对弯曲进行细节修改

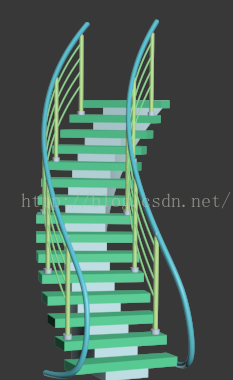

6.整体效果
