visio 2007使用实例图文教程

出处：西西整理 作者：西西 日期：2014/2/13 11:58:06

Microsoft Office Visio 2007 帮助你创建具有专业外观的图表，以便理解、记录和分析信息、数据、系统和过程。

大多数图形软件程序依赖艺术技能。然而，在你使用 Visio 时，以可视方式传递重要信息就像打开模板、将形状拖放到绘图中以及对即将完成的工作应用主题一样轻松。现在，Office Visio 2007 中的新增功能和增强功能使得创建 Visio 图表更为简单、快捷，令人印象更加深刻。





Microsoft Visio 2007 简体中文破解版 评分:

9.0
类别： 图像处理 大小：333.0M 语言： 中文

查看详细信息 >>



visio使用示例

下面通过演示"visio中创建UML类图"的步骤，来说明visio的基本用法。

01. 新建UML图

打开"visio 2007"后，点击"文件" -> "新建" -> "软件和数据库" -> "UML模型图"。如下图所示。



新建UML模型图之后，看到如下图所示画面。图的左侧，是几种常用的UML图的图形元素。



02. 新建"类"

将"静态结构"中的"类"，拖到绘图区域；然后，将字体大小设置为14。如下图所示。



03. 打开"UML类属性"对话框

双击绘图区域的"类1"，弹出"UML类属性"对话框；并将类名修改为"int"。如下图所示。



04. 创建"int类"

点击"确定"，创建"int类"。创建的"int类"在绘图区域的形状如下图所示。就这样，一个非常简单的类就创建成功了！



下面创建一个稍微基本的类Student，Student声明如下：

public class Student {

private int id;

public void setId(int id);

public int getId() ;

}

01. 打开"UML类属性"对话框。

第01~03步，新建一个类，打开一个"UML类属性"对话框，并设置类名为Student。如下图所示。



02. 创建"特性"。

点击对话框的"特性"，并添加Student的属性"id"，设置id的类型是int类型。如下图所示。



03. 创建"操作"。

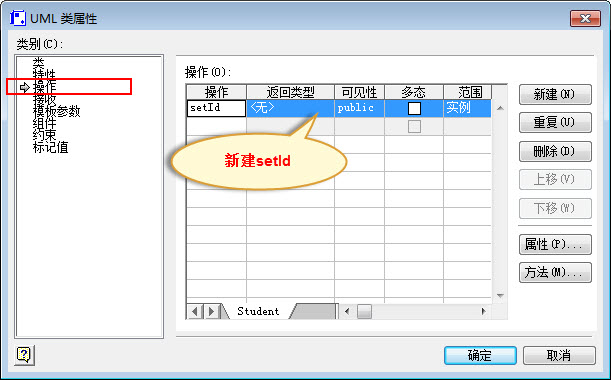

(01) 点击对话框的"操作"，并新建操作"setId"。如下图所示。



(02) 选中"setId"，点击"属性"，弹出"UML操作属性"对话框。如下图所示。

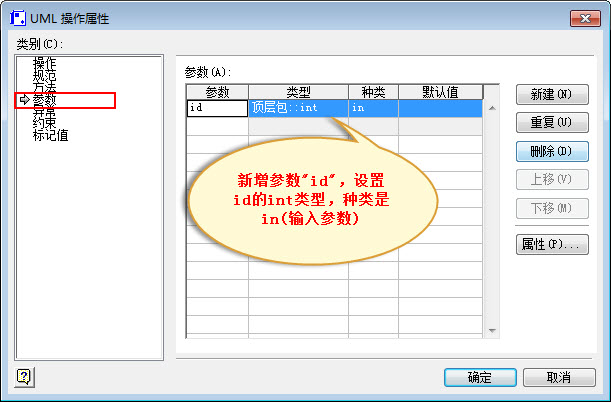

(03) 点击"UML操作属性"对话框，并新增参数"id"，设置id的int类型，种类是in(输入参数)。如下图所示。

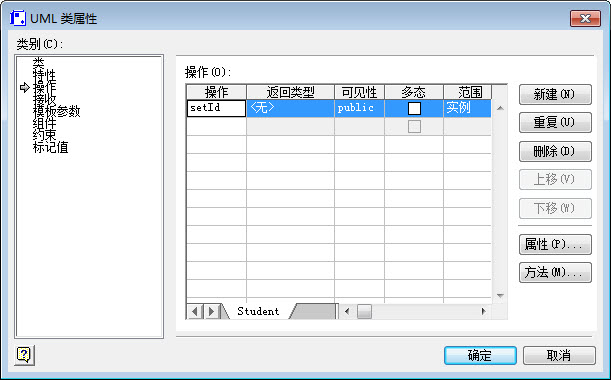

(04) 点击"确定"。返回"UML类属性"对话框。如下图所示。



(05) 点击"新建"按钮，新建操作"getId"，并设置其返回类型是int。如下图所示。



04. 点击"确定"，关闭"UML类属性"对话框。就这样，Student的类图就创建完成了。如下图所示。



05. 保存类图为jpg图片。

通过visio创建的文件，默认会被保存为.vsd格式。.vsd格式的文件包含了文件的完整信息，能方便下次修改！

但是，有时候我们需要将完成的visio图单独的抠出来。例如，将上面完成的Student单独的保存成一张图片。可以通过以下操作完成：

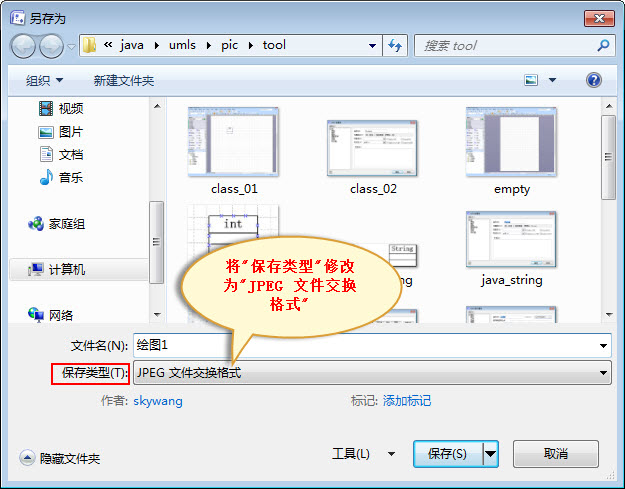

(01) 点击"文件" -> "另存为"，弹出"另存为"对话框；然后将"保存类型"修改为"JPEG 文件交换格式"。如下图所示。



(02) 点击"确定"，文件就被保存为一张JPEG图片。如下图所示。
